MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeLun 9 Juil - 22:38

un p tit peu de new Razz

la tuyauterie j adore Cool inox bien sur blackeye

ford 32 roadster by mc coy 2eme partie  - Page 7 09.166

ford 32 roadster by mc coy 2eme partie  - Page 7 09.167

ford 32 roadster by mc coy 2eme partie  - Page 7 09.168


un rajout d une petite cale

ford 32 roadster by mc coy 2eme partie  - Page 7 09.169


voila c est tous pour le moment

Revenir en haut Aller en bas
http://www.cmautoservice.fr
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 8:26

la suite

ford 32 roadster by mc coy 2eme partie  - Page 7 11.77

ford 32 roadster by mc coy 2eme partie  - Page 7 11.78

ford 32 roadster by mc coy 2eme partie  - Page 7 11.79

ford 32 roadster by mc coy 2eme partie  - Page 7 11.80

ford 32 roadster by mc coy 2eme partie  - Page 7 11.81

voila mon mano est quand même mieux placé qu au début car sur la canalisation d origine ,
le mano regardait les culasses et je prefere qu il me regarde Very Happy
Revenir en haut Aller en bas
http://www.cmautoservice.fr
gasgas964

gasgas964

Nombre de messages : 51
Age : 36
Localisation : dordogne
Points : 58
Date d'inscription : 12/05/2011

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 12:47

boulot tout simplement epoustouflant du debut a la fin......
Revenir en haut Aller en bas
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 14:15

merci thumright
Revenir en haut Aller en bas
http://www.cmautoservice.fr
vianney

vianney

Nombre de messages : 1065
Age : 32
Localisation : Poitiers
Points : 1222
Date d'inscription : 11/03/2010

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 19:12

ça avance, ça avance


hâte de rencontrer le 32 et son proprio Very Happy Very Happy ... ... bientôt, bientôt ^^
Revenir en haut Aller en bas
34

34

Nombre de messages : 1843
Age : 51
Localisation : normandie/ france
Points : 2124
Date d'inscription : 03/12/2010

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 20:40

chouette petit détail, comme d'ab Chris Cool
Revenir en haut Aller en bas
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 21:56

Merkiiiiiii les gars
Revenir en haut Aller en bas
http://www.cmautoservice.fr
mika

mika

Nombre de messages : 4865
Age : 47
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 22:21

un petit detail qui me donne des idées Idea Twisted Evil Twisted Evil
qui continue a alimenter mon tiroir a idée lol!
Revenir en haut Aller en bas
http://www.asphaltburners.be/
raph rats

raph rats

Nombre de messages : 2239
Points : 2721
Date d'inscription : 01/11/2007

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 22:38

le detail c est le mano je parie Mr. Green
Revenir en haut Aller en bas
mika

mika

Nombre de messages : 4865
Age : 47
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 11 Juil - 23:23

Twisted Evil Twisted Evil
Revenir en haut Aller en bas
http://www.asphaltburners.be/
hot import

hot import

Nombre de messages : 7111
Age : 48
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeSam 14 Juil - 8:43

dit donc tu veux pas venir faire un peu de plomberie a la maison ???? t'as l'air de t'en demmerder pas trop mal ... lol! lol!

joli rendu...respect.. Cool

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeDim 15 Juil - 22:30

hot import a écrit:
dit donc tu veux pas venir faire un peu de plomberie a la maison ???? t'as l'air de t'en demmerder pas trop mal ... lol! lol!

joli rendu...respect.. Cool


merkiiii lol!


why not What a Face
Revenir en haut Aller en bas
http://www.cmautoservice.fr
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeDim 12 Aoû - 20:55

pendant que dreamster 32 ce dégourdie les jambes Wink

moi je continue gentiment Very Happy


ford 32 roadster by mc coy 2eme partie  - Page 7 10.95

ford 32 roadster by mc coy 2eme partie  - Page 7 10.96

ford 32 roadster by mc coy 2eme partie  - Page 7 10.97

ford 32 roadster by mc coy 2eme partie  - Page 7 10.98

ford 32 roadster by mc coy 2eme partie  - Page 7 10.99

cheers
Revenir en haut Aller en bas
http://www.cmautoservice.fr
thi27

thi27

Nombre de messages : 278
Localisation : st sebastien de morsent 27
Points : 282
Date d'inscription : 14/04/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMar 14 Aoû - 8:21

c'est du grand art! thumleft
Revenir en haut Aller en bas
punisher

punisher

Nombre de messages : 1489
Points : 1629
Date d'inscription : 16/12/2008

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMar 14 Aoû - 10:26

encore un beau travail soigné bravo
Revenir en haut Aller en bas
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMar 14 Aoû - 21:37

merci les gars Very Happy
Revenir en haut Aller en bas
http://www.cmautoservice.fr
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMar 14 Aoû - 21:51

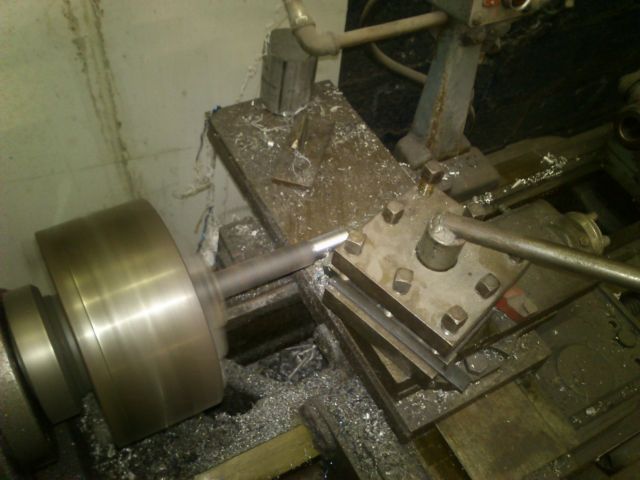

bon la je me colle a la liaison de la direction , colonne direction au boitier

j ai donc percé le rail , rappelez vous j avais mis des platines de 5 millimètre d épaisseur qui me permet de tarauder directe dedans et d y installer une rotule uniballe

j ai récupéré un cardan de direction sur ma Peugeot 205 que j ai adapté sur le 32 , avec des ronds d acier passé au tour
bon bref voici la suite en image

ford 32 roadster by mc coy 2eme partie  - Page 7 14.124

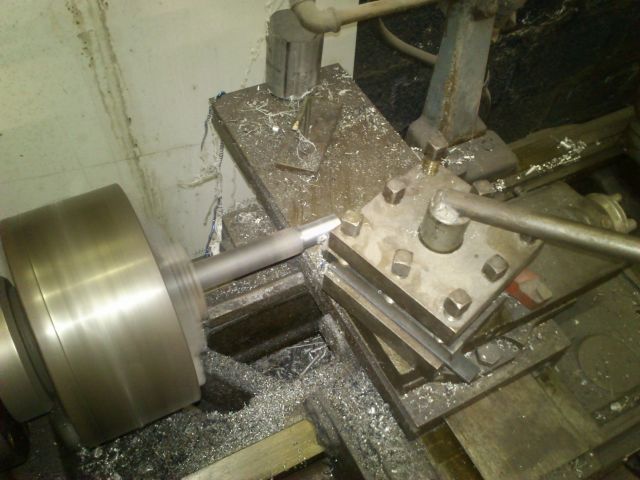

ford 32 roadster by mc coy 2eme partie  - Page 7 14.129

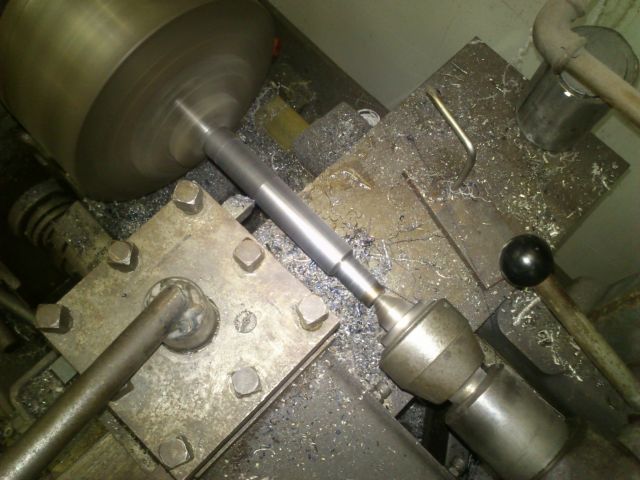

ford 32 roadster by mc coy 2eme partie  - Page 7 14.130

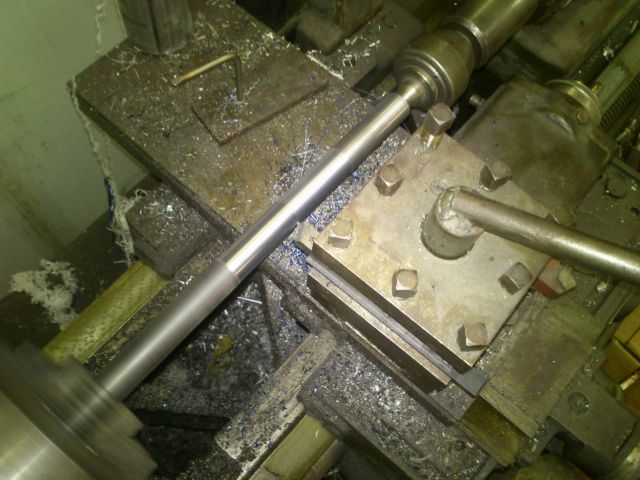

l autre partie

ford 32 roadster by mc coy 2eme partie  - Page 7 14.131

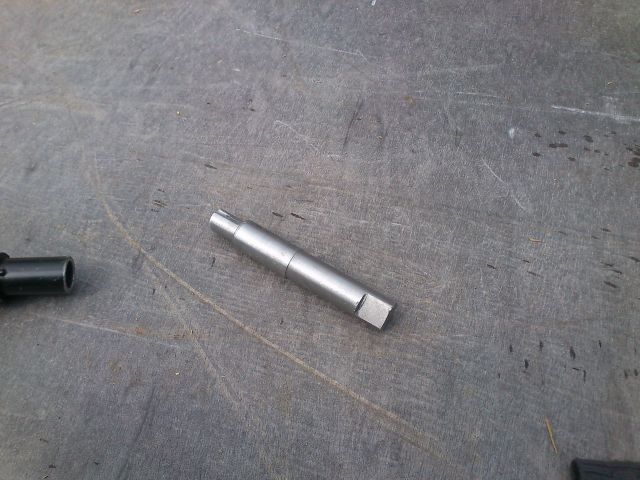

et voila

ford 32 roadster by mc coy 2eme partie  - Page 7 14.132

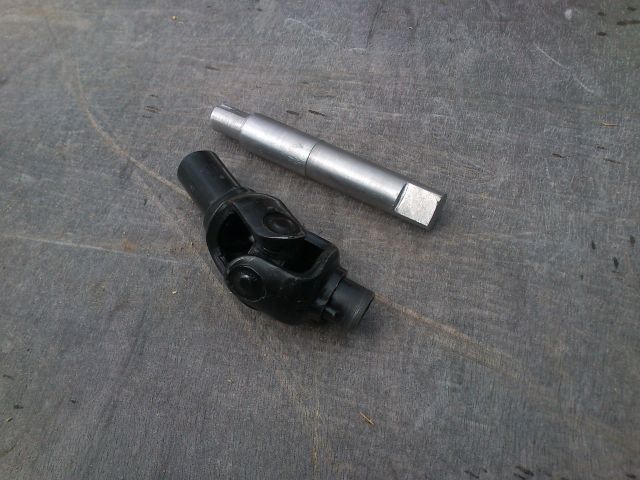

ford 32 roadster by mc coy 2eme partie  - Page 7 14.134

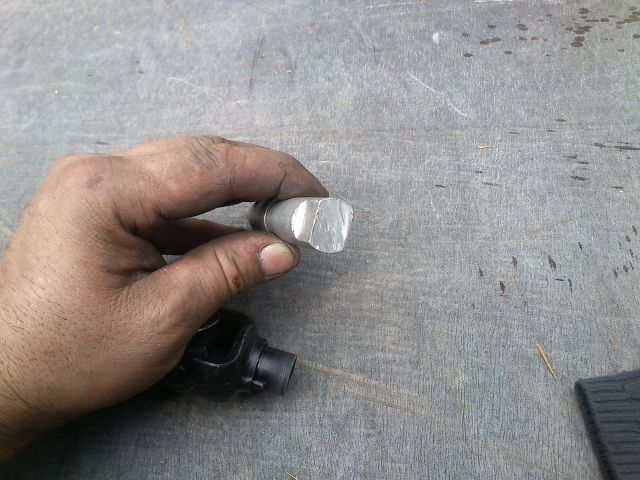

ford 32 roadster by mc coy 2eme partie  - Page 7 14.135

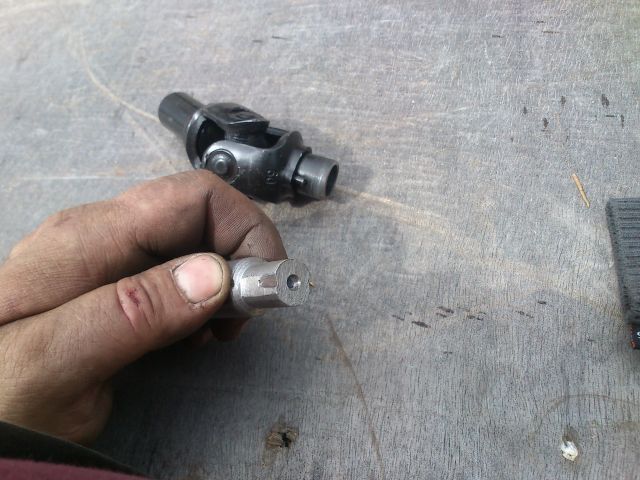

on peux distinguer 2 ergots sur le cardan , qui sont également a l intérieur du tube
cela me permet de caler la pièce avant soudure

ford 32 roadster by mc coy 2eme partie  - Page 7 14.136

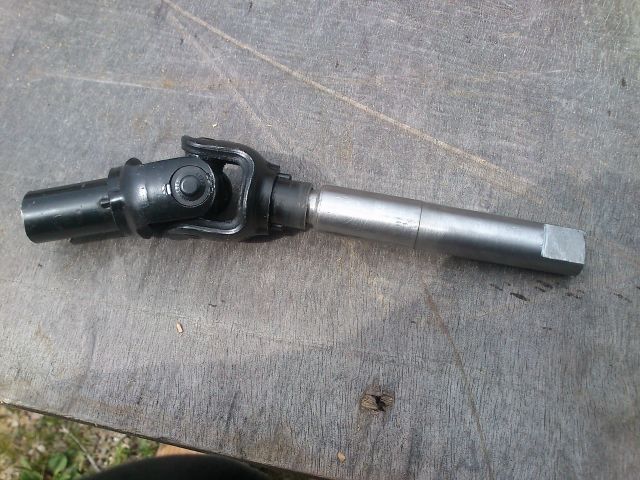

ford 32 roadster by mc coy 2eme partie  - Page 7 14.139

bien en place

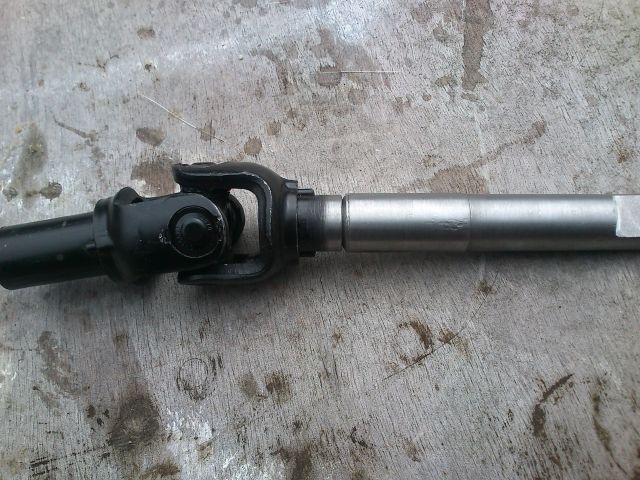

ford 32 roadster by mc coy 2eme partie  - Page 7 14.140

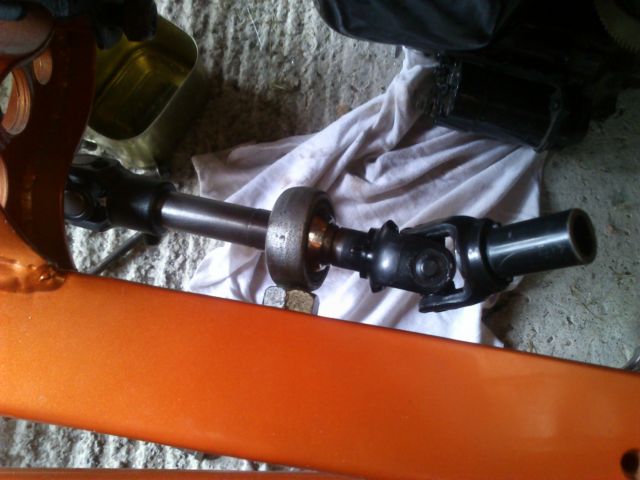

rendu de la première partie

ford 32 roadster by mc coy 2eme partie  - Page 7 14.141



Revenir en haut Aller en bas
http://www.cmautoservice.fr
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMar 14 Aoû - 21:56

et voici la 2 eme partie
.
ford 32 roadster by mc coy 2eme partie  - Page 7 14.145

ford 32 roadster by mc coy 2eme partie  - Page 7 14.146


ford 32 roadster by mc coy 2eme partie  - Page 7 14.148

ford 32 roadster by mc coy 2eme partie  - Page 7 14.149

ford 32 roadster by mc coy 2eme partie  - Page 7 14.150


encore un ptit peu d ajustage et de belle soudure et le tour est joué

ford 32 roadster by mc coy 2eme partie  - Page 7 14.152

ford 32 roadster by mc coy 2eme partie  - Page 7 14.153

ford 32 roadster by mc coy 2eme partie  - Page 7 14.154

ford 32 roadster by mc coy 2eme partie  - Page 7 14.157

ford 32 roadster by mc coy 2eme partie  - Page 7 14.155

voila les p tits loups c est tous pour aujourd hui



Revenir en haut Aller en bas
http://www.cmautoservice.fr
pierrot

pierrot

Nombre de messages : 1707
Localisation : in normandy
Points : 1823
Date d'inscription : 03/05/2012

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 15 Aoû - 11:12

Ya pu qu a faires les spaghettis autour Laughing
Revenir en haut Aller en bas
vianney

vianney

Nombre de messages : 1065
Age : 32
Localisation : Poitiers
Points : 1222
Date d'inscription : 11/03/2010

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 15 Aoû - 11:28

y'a pas à tortiller quand tu à un tour ce genre de chose sont beaucoup plus simple à fabriquer Very Happy Very Happy
Revenir en haut Aller en bas
hot import

hot import

Nombre de messages : 7111
Age : 48
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeMer 15 Aoû - 23:07

d'autant qu'avec un tour, tu peu aussi faire un peu de fraisage, ce qui décuple les possibilités de travail et donc de résultats...le cas échéant je pourrais vous montrer comment on fait...

c'est zoli ces petites pièces ensemble !! Cool

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
mc coy's

mc coy's

Nombre de messages : 2055
Age : 42
Localisation : france / crevecoeur en auge
Points : 2208
Date d'inscription : 21/10/2009

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeJeu 16 Aoû - 8:42

hot import a écrit:
d'autant qu'avec un tour, tu peu aussi faire un peu de fraisage, ce qui décuple les possibilités de travail et donc de résultats...le cas échéant je pourrais vous montrer comment on fait...

c'est zoli ces petites pièces ensemble !! Cool

merkiiii ,

moi , je fraise en inversant les outils , je mets la piece a la place de l outil
c est ça hot Question


mais un p tit cour me ferais pas de mal Wink
Revenir en haut Aller en bas
http://www.cmautoservice.fr
hot import

hot import

Nombre de messages : 7111
Age : 48
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeSam 18 Aoû - 0:16

sur le principe de base oui, c'est ça, tu fait déja des choses comme ça.. mais ensuite tu peu faire un montage qui te permet d'avoir 2 axe de travail en plus...et là ça change encore pas mal de choses..parce que tu te retrouve avec 4 axes...

je fouille dans mon bazar et je t'indique ça ( pour les autres aussi )en shéma ou images...c'est très simple en fait..juste un peu de boulot pour préparer le montage réutilisable a l'infini..

il te faut construire une équerre ( du costaud hein !?! , du 25/30 mm en épaisseur ) et un renfort triangulaire dedans pour encore rigidifier .elle vas venir se positionner en lieu et place de ton porte outils, tu prévois donc un roulement dans l'épaisseur de la plaque...jusque là, fastoche...

sur cette équerre, tu viens boulonner, souder ( rayer la mention inutile ! ) bien aligné ( ça vas de soi ) un étau 2 axes de perceuse par exemple, en prenant la précaution que son point de centre soi le même que le centre de ta broche ( mandrin ). ton étau se retrouve donc a la vertical devant le mandrin..

et voilà, le trainard du tour avance longitudinal et transversal, la table croisé assure aussi un transversal, mais surtout un vertical....et le GROS plus, tu bénéficie d'une rotation possible via la position rotative du porte outil d'origine( généralement gradué comme il se doit en degrés, ou dixième suivant les machines outils, un 4ème axe a l'oeil dit donc...cool pour faire des angles a tant de degrés !!..

bien sur, il s'agit de la base, que chacun adaptera a sa machine outil..mais le principe est là tout simplement..j'ai appris ça a ma formation le prof passait son temps a nous montrer des bons vieux trucs..

tu peu aussi simplement mettre un étau " de base ", mais il te faudra " tourner " la pièce dedans pour les besoins d'usinage, alors que là, la pièce ne bouge pas tant que l'usinage n'est pas fini, donc beaucoup plus précis...

a ne pas oublier que cela reste un tour et que le ( les ) roulement ( s ) de la broche ne sont pas fait pour ça et que ça force dur dessus, mais pour de l'occasionnel, c'est super efficace, les passes d'usinage seront en conséquences, pas trop gourmand parce que tout arrive a point a qui sait attendre..la patience fera le reste...
euh !!!!!!!!!!!!!!!!!!!!!!!!!!!! t'as suivi ?

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
pierrot

pierrot

Nombre de messages : 1707
Localisation : in normandy
Points : 1823
Date d'inscription : 03/05/2012

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeSam 18 Aoû - 9:41

Merci c est bien vu perso je ne connaissais pas j essairais thumleft
Revenir en haut Aller en bas
pierrot

pierrot

Nombre de messages : 1707
Localisation : in normandy
Points : 1823
Date d'inscription : 03/05/2012

ford 32 roadster by mc coy 2eme partie  - Page 7 Empty
MessageSujet: Re: ford 32 roadster by mc coy 2eme partie    ford 32 roadster by mc coy 2eme partie  - Page 7 Icon_minitimeSam 18 Aoû - 21:12

@mr 32 :A tu vu pour tes filtages Shocked
