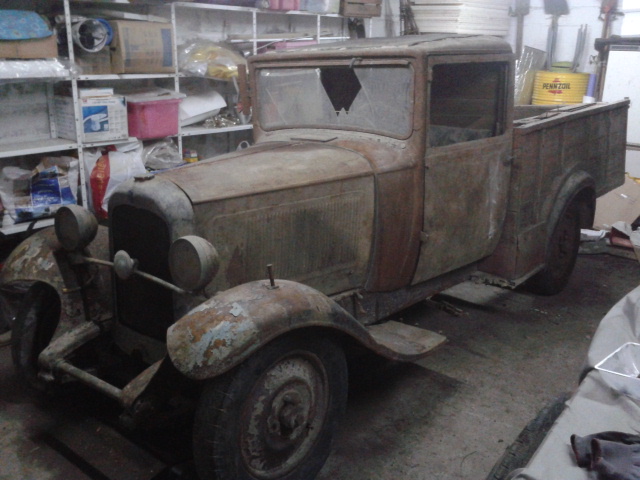

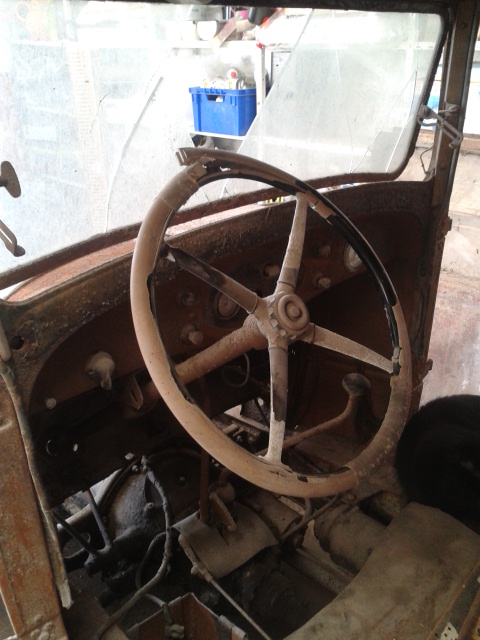

| salut a tous je prend enfin un peu de temps pour vous présenter mon projet actuel. c'est un C4 pick up de 1929 qui appartenait à un chaisier sur Iwuy dans la région de Douai (France) il est dans son jus mais sérieusement fatigué !!!! ![C4 pick up 1929 2012-110](https://i.servimg.com/u/f86/19/48/48/56/2012-110.jpg) ![C4 pick up 1929 2012-111](https://i.servimg.com/u/f86/19/48/48/56/2012-111.jpg) ![C4 pick up 1929 2012-112](https://i.servimg.com/u/f86/19/48/48/56/2012-112.jpg) j'ai attaqué les travaux il y a plus de 3 ans et a aujourd'hui ca arrive doucement vers la fin ...... | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Sam 28 Mai - 23:20 | |

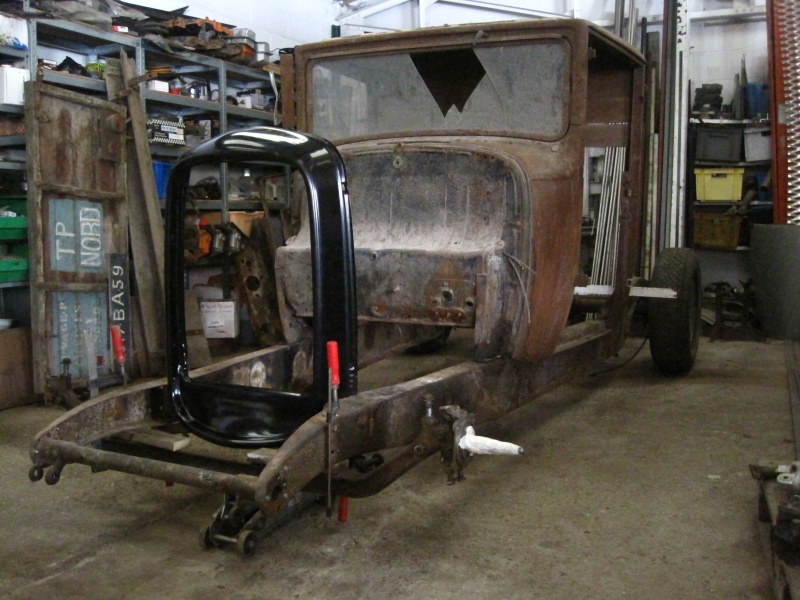

| au départ du projet je cherchais une base pour être modifiée avec des pièces qui trainent dans l'atelier. je vous passe toutes les étapes du démontage mais tout l'ensemble de la voiture est fatigué...... avec des traces de vieilles soudures sur un longeron ![C4 pick up 1929 2013-010](https://i.servimg.com/u/f86/19/48/48/56/2013-010.jpg) les deux rails d'origine serviront de base du chassis ![C4 pick up 1929 2013-011](https://i.servimg.com/u/f86/19/48/48/56/2013-011.jpg) le futur moteur est un chevy 262 ci provenant d'une monza de 1975 et d'une boite TH350 ![C4 pick up 1929 Img_3210](https://i.servimg.com/u/f86/19/48/48/56/img_3210.jpg) le pont est un chevy 10 boulons de camaro 1967 ![C4 pick up 1929 Img_3211](https://i.servimg.com/u/f86/19/48/48/56/img_3211.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
cedric Rang: Administrateur
![cedric](https://2img.net/u/2915/22/24/66/avatars/1-71.jpg)
Nombre de messages : 6151 Age : 40 Localisation : Tournai, BELGIQUE Points : 3300 Date d'inscription : 30/03/2005
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Dim 29 Mai - 19:46 | |
| Hey !!! Content que tu présente ton c4 ici ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) Beaucoup de boulot a été achevé déjà sur ce pick up. | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
street-rod
![street-rod](https://2img.net/u/2915/22/24/66/avatars/39-72.jpg)
Nombre de messages : 1904 Age : 43 Localisation : vaulx Points : 1430 Date d'inscription : 04/02/2006
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Dim 29 Mai - 22:29 | |
| Cool joris content de te voir ici avec ton projet | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Ven 3 Juin - 22:37 | |
| salut les frangins !!!! je commence à avoir un petit peu de temps donc comme promis c'est avec plaisir de le présenter ici !!! a bientot | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Ven 3 Juin - 23:32 | |

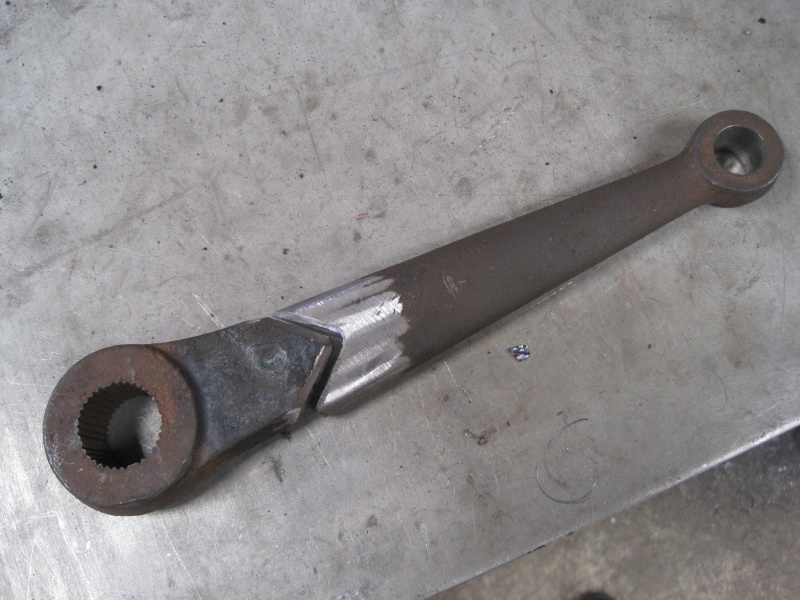

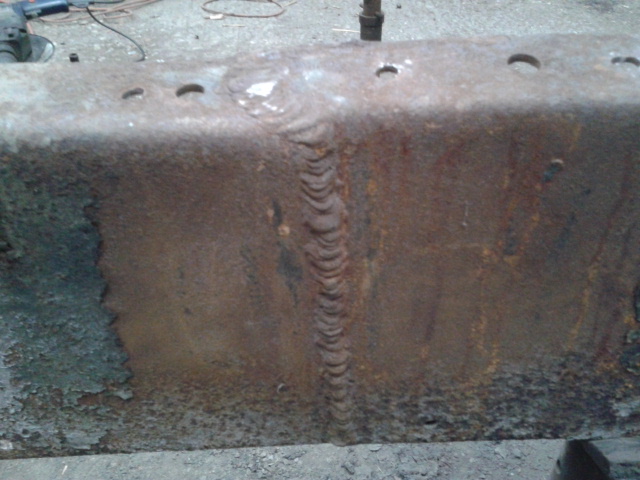

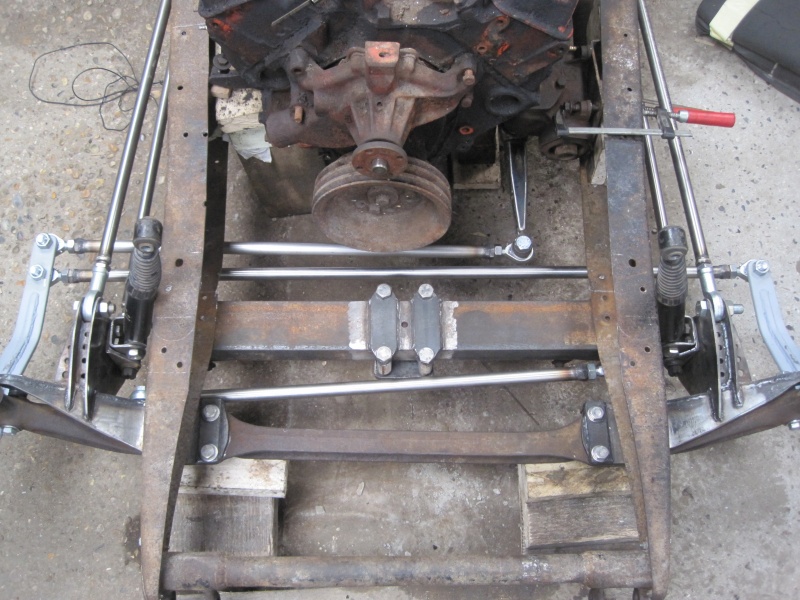

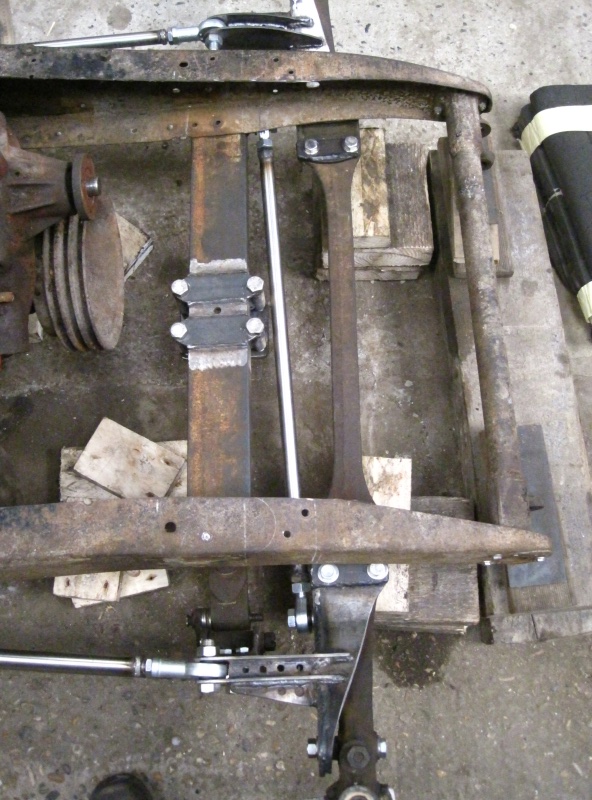

| l'idée de départ est de faire un rod qui roule donc rien de radical !!! un chassis rabaissé, les cornes coupées avec le train rigide d'origine monté suicide, la partie arrière coupée aussi et montée en Z. voila les grandes lignes pour le chassis la première phase de positionnement des éléments avant ![C4 pick up 1929 Img_3212](https://i.servimg.com/u/f86/19/48/48/56/img_3212.jpg) puis le moteur ![C4 pick up 1929 Img_3213](https://i.servimg.com/u/f86/19/48/48/56/img_3213.jpg) le boitier de direction de camaro avec la colonne d'origine ![C4 pick up 1929 Img_3215](https://i.servimg.com/u/f86/19/48/48/56/img_3215.jpg) la future découpe du rail ![C4 pick up 1929 Img_3216](https://i.servimg.com/u/f86/19/48/48/56/img_3216.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
street-rod
![street-rod](https://2img.net/u/2915/22/24/66/avatars/39-72.jpg)
Nombre de messages : 1904 Age : 43 Localisation : vaulx Points : 1430 Date d'inscription : 04/02/2006
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Sam 4 Juin - 13:32 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Ven 10 Juin - 23:30 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Mar 14 Juin - 22:34 | |

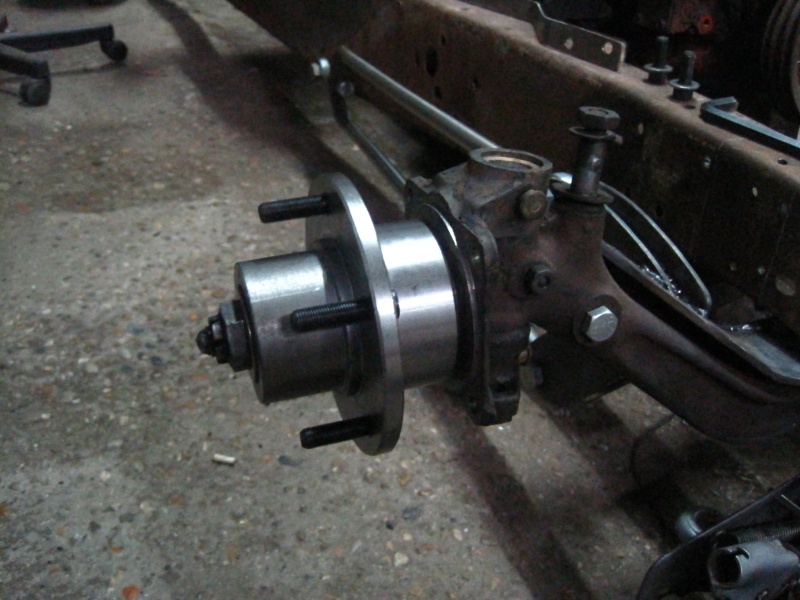

| les freins avant proviennent d'une corvette 1985 donc fabrication de nouveaux moyeux et remplacements des roulements par des coniques ![C4 pick up 1929 Img_3324](https://i.servimg.com/u/f35/19/48/48/56/img_3324.jpg) fabrication de la barre panhard ![C4 pick up 1929 Img_3325](https://i.servimg.com/u/f35/19/48/48/56/img_3325.jpg) du fait des attaches de lames de suspension sur l'essieu, les bras de direction doivent être reconstruits ![C4 pick up 1929 Img_3326](https://i.servimg.com/u/f35/19/48/48/56/img_3326.jpg) ![C4 pick up 1929 Img_3327](https://i.servimg.com/u/f35/19/48/48/56/img_3327.jpg) pour garder un ratio proportionnel, le bras du boitier doit être modifié également ![C4 pick up 1929 Img_3328](https://i.servimg.com/u/f35/19/48/48/56/img_3328.jpg) ![C4 pick up 1929 Img_3329](https://i.servimg.com/u/f35/19/48/48/56/img_3329.jpg) fabrication des deux barres de direction ![C4 pick up 1929 Img_3410](https://i.servimg.com/u/f35/19/48/48/56/img_3410.jpg) ![C4 pick up 1929 Img_3411](https://i.servimg.com/u/f35/19/48/48/56/img_3411.jpg) une bonne partie de prise de tête enfin terminée !!!! | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
vedette 51AV8
![vedette 51AV8](https://2img.net/u/2417/27/68/54/avatars/199-82.jpg)
Nombre de messages : 171 Points : 181 Date d'inscription : 18/06/2015
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Mer 15 Juin - 9:29 | |
| Belles réalisations ,pourrais tu m'en dire plus sur ta fabrication de moyeux,ici ou en mp. Ce qui me chagrine un peut c'est la fixation de tes rotules de hairpins sur ton essieu dommage que ce ne soit pas aligné,tu risques de bouffer tes rotules. Je suis avec beaucoup d’intérêt ton projet qui promet de belles surprises en recherche et fabrication | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Jeu 16 Juin - 22:03 | |
| comme je ne cache rien autant en faire profiter !!! pour faire le dessin des moyeux j'ai d'abord rechercher par quoi je pouvais remplacer les roulements droits d'origine et j'ai trouvé des coniques. ensuite je suis parti sur la base des anciens moyeux pour déterminer l'emplacement des roulements coniques. le positionnement du disque est fait en fonction de la position des roulements et les fixations de l'étrier. avec ce dessin, les roulements, les disques et les anciens moyeux je suis aller voir un tourneur/fraiseur et hop....le tour est joué !!! voici d'autres photos ![C4 pick up 1929 Img_3330](https://i.servimg.com/u/f35/19/48/48/56/img_3330.jpg) ![C4 pick up 1929 Img_3331](https://i.servimg.com/u/f35/19/48/48/56/img_3331.jpg) ![C4 pick up 1929 Img_3332](https://i.servimg.com/u/f35/19/48/48/56/img_3332.jpg) pour les rotules je ne me fais pas de soucis car elles sont surdimensionnées ( diamétre 16 mm ) et elles sont prévues pour travailler désaxées....jusqu'a une quinzaine de degrés ! j'utilise ces rotules sur ma Plymouth valiant en drag et je n'ai aucun problème avec !!! | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
snoopy59
![snoopy59](https://2img.net/u/2915/22/24/66/avatars/483-35.jpg)
Nombre de messages : 269 Age : 51 Localisation : Auby (59) Points : 345 Date d'inscription : 31/03/2009
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | |
![Aller en bas](https://2img.net/i/empty.gif) | |
vedette 51AV8
![vedette 51AV8](https://2img.net/u/2417/27/68/54/avatars/199-82.jpg)
Nombre de messages : 171 Points : 181 Date d'inscription : 18/06/2015
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Ven 17 Juin - 12:03 | |
| Merci pour la réponse,pour tes rotules c'est juste parce que ce que tu trouves aux US, les fixations des rotules sur les platines sont toujours décalé. Vu le montage je ne crois pas que ça bouge. Bonne continuation | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Lun 20 Juin - 23:06 | |

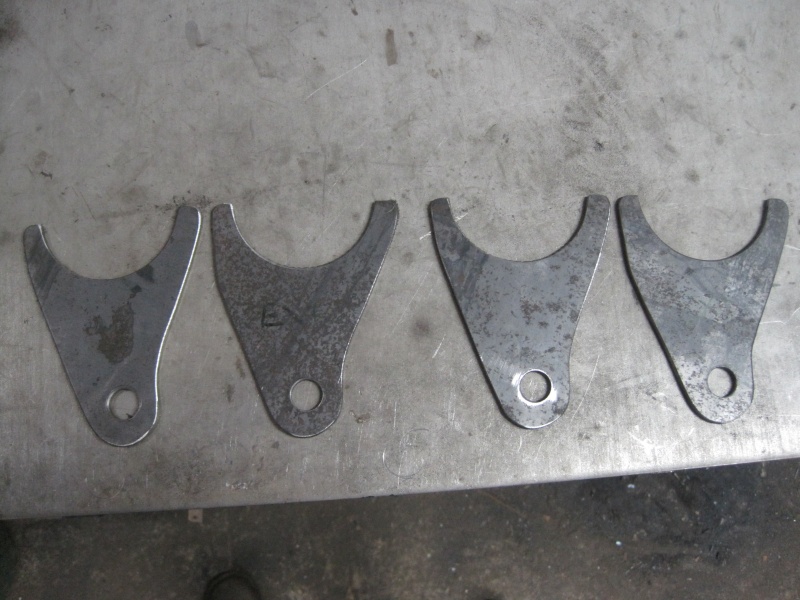

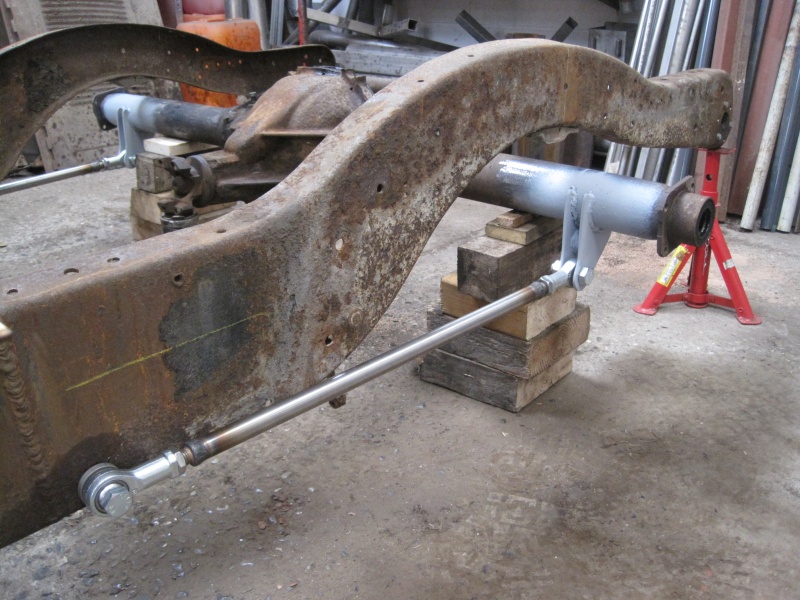

| au tour du pont 10 boulons de camaro 67 de trouver sa place, après être débarrassé des ses platines de lames ![C4 pick up 1929 Img_3412](https://i.servimg.com/u/f35/19/48/48/56/img_3412.jpg) le principe de fixation du pont est un quatre tirants triangulé fabrication des platines pour les tirants inférieurs ![C4 pick up 1929 Img_3413](https://i.servimg.com/u/f35/19/48/48/56/img_3413.jpg) ![C4 pick up 1929 Img_3414](https://i.servimg.com/u/f35/19/48/48/56/img_3414.jpg) le tirant fixé sur le longerons ![C4 pick up 1929 Img_3415](https://i.servimg.com/u/f35/19/48/48/56/img_3415.jpg) les platines supérieures qui seront soudées sur le corps du différentiel ![C4 pick up 1929 Img_3610](https://i.servimg.com/u/f35/19/48/48/56/img_3610.jpg) ![C4 pick up 1929 Img_3611](https://i.servimg.com/u/f35/19/48/48/56/img_3611.jpg) la fixation intérieure du tirant ![C4 pick up 1929 Img_3612](https://i.servimg.com/u/f35/19/48/48/56/img_3612.jpg) l'ensemble positionné ![C4 pick up 1929 Img_3613](https://i.servimg.com/u/f35/19/48/48/56/img_3613.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
snoopy59
![snoopy59](https://2img.net/u/2915/22/24/66/avatars/483-35.jpg)
Nombre de messages : 269 Age : 51 Localisation : Auby (59) Points : 345 Date d'inscription : 31/03/2009
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Mar 21 Juin - 16:42 | |
| nikel ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Lun 27 Juin - 23:05 | |

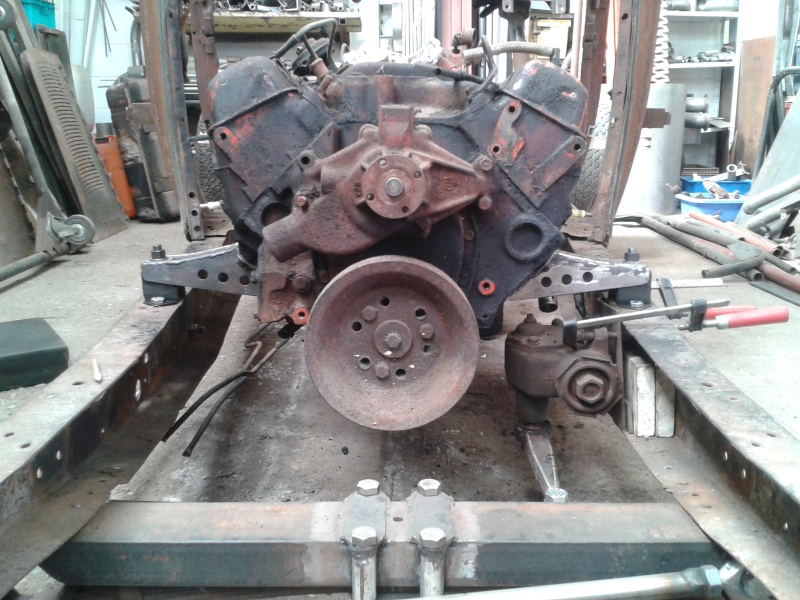

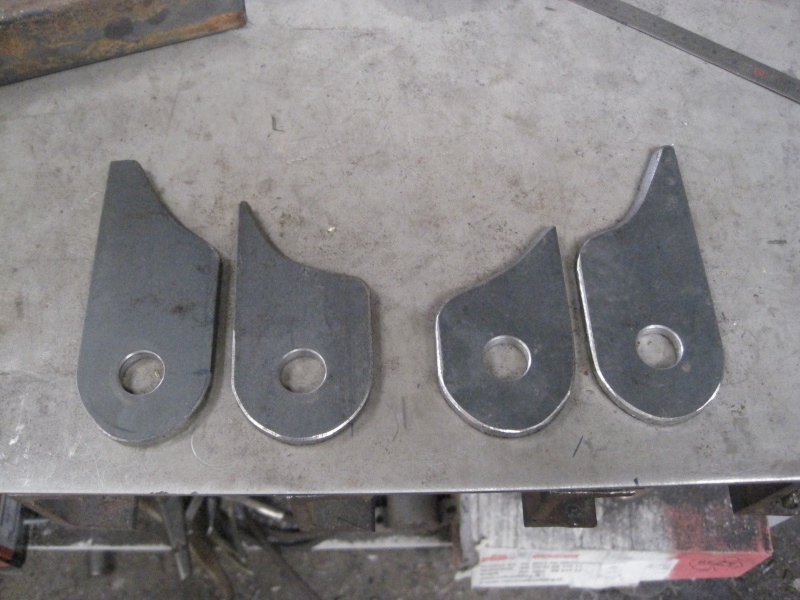

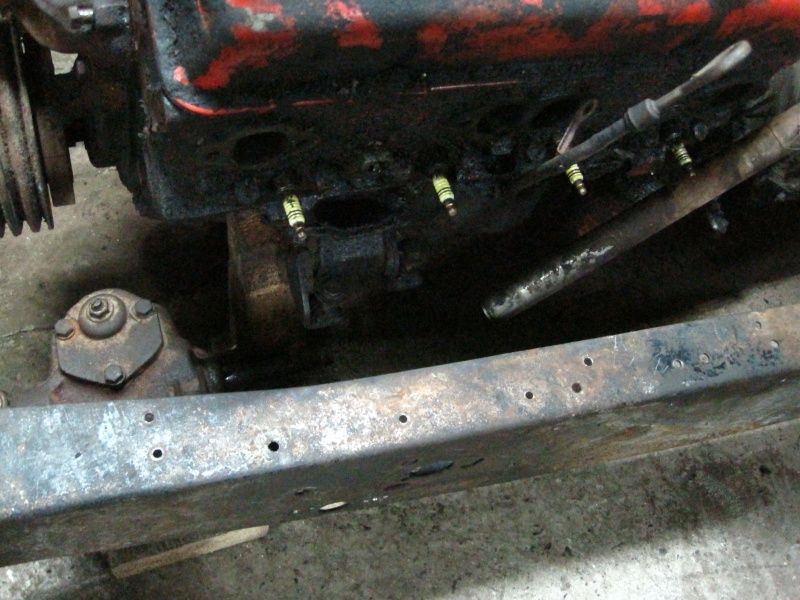

| après les fixations des essieux, c'est au tour du moteur de trouver définitivement sa place. du fait de la position du boitier de direction, les silentblocs moteur sont sur les longerons. fabrications des supports moteur ![C4 pick up 1929 Img_3616](https://i.servimg.com/u/f35/19/48/48/56/img_3616.jpg) ![C4 pick up 1929 Img_3614](https://i.servimg.com/u/f35/19/48/48/56/img_3614.jpg) ![C4 pick up 1929 Img_3615](https://i.servimg.com/u/f35/19/48/48/56/img_3615.jpg) démontage complet des longerons pour les modifier en commençant par couper les cornes ![C4 pick up 1929 Img_3617](https://i.servimg.com/u/f35/19/48/48/56/img_3617.jpg) découpe du longeron pour laisser de la place aux barres de direction ![C4 pick up 1929 Img_3618](https://i.servimg.com/u/f35/19/48/48/56/img_3618.jpg) début des renforts de bout de longeron ![C4 pick up 1929 Img_3620](https://i.servimg.com/u/f35/19/48/48/56/img_3620.jpg) j'avoue que j'ai fait épais car la traverse viens se fixer dessus !! | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
hot import
![hot import](https://2img.net/u/2915/22/24/66/avatars/34-14.jpg)
Nombre de messages : 7111 Age : 52 Localisation : entre terre et eau, dans le marais poitevin Points : 4749 Date d'inscription : 11/01/2006
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Jeu 30 Juin - 21:02 | |
| Tu chomes pas toi , hein ? 😉 C est cool tout ça . 😎 | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Jeu 30 Juin - 22:13 | |
| merci ! ce projet a démarré il y a trois ans et je met que les grandes lignes en photos ........rien que la il y a déjà plusieurs mois de boulot!! | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Ven 15 Juil - 23:33 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
mika
![mika](https://2img.net/u/2915/22/24/66/avatars/807-40.png)
Nombre de messages : 4865 Age : 51 Localisation : de l'autre côté de la frontière Points : 5292 Date d'inscription : 04/08/2010
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Sam 16 Juil - 14:14 | |
| super ta table de soudure pourquoi n'a tu pas cintrer le chassis d'origine ? trop pourrie ? | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
pierrot
![pierrot](https://2img.net/u/2915/22/24/66/avatars/1226-58.png)
Nombre de messages : 1707 Localisation : in normandy Points : 1823 Date d'inscription : 03/05/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Sam 16 Juil - 20:44 | |
| Il est a fond le gas | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
wheel
![wheel](https://2img.net/u/2915/22/24/66/avatars/1672-14.jpg)
Nombre de messages : 55 Points : 61 Date d'inscription : 07/02/2016
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Sam 23 Juil - 14:57 | |
| et encore il a pas tout mis!!!!! super projet, super boulot je le suit sur sa page Facebook et il y en a des millions de photos!!!! | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Dim 18 Sep - 22:57 | |

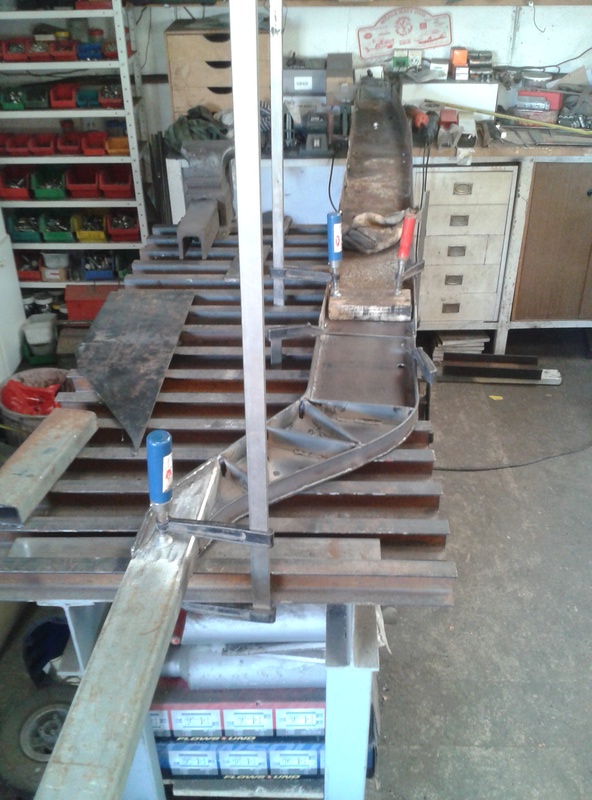

| salut à tous, j'espère que tout le monde à passé de bonne vacances !!! pour répondre à Mika, j'ai préféré construire la partie arrière des rails car ca me semblait plus simple et plus rapide, surtout qu'un des rails avait déjà été réparé à l'époque !!!! la suite des travaux, découpe et pose des nouvelles parties arrière ![C4 pick up 1929 Img36910](https://i.servimg.com/u/f97/19/48/48/56/img36910.jpg) ![C4 pick up 1929 Img36911](https://i.servimg.com/u/f97/19/48/48/56/img36911.jpg) bouchonnage des trous trous ...... ![C4 pick up 1929 Img36912](https://i.servimg.com/u/f97/19/48/48/56/img36912.jpg) la face extérieure ![C4 pick up 1929 Img37010](https://i.servimg.com/u/f97/19/48/48/56/img37010.jpg) préparation des renforts internes ![C4 pick up 1929 Img37011](https://i.servimg.com/u/f97/19/48/48/56/img37011.jpg) après sablage des rails, soudage des renforts et mise en peinture ![C4 pick up 1929 Img37012](https://i.servimg.com/u/f97/19/48/48/56/img37012.jpg) puis fermeture des rails et mise en peinture ![C4 pick up 1929 Img37013](https://i.servimg.com/u/f97/19/48/48/56/img37013.jpg) ![C4 pick up 1929 Img37014](https://i.servimg.com/u/f97/19/48/48/56/img37014.jpg) | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
joris
![joris](https://2img.net/u/2915/22/24/66/avatars/1266-39.jpg)
Nombre de messages : 106 Localisation : lille Points : 112 Date d'inscription : 03/07/2012
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Dim 18 Sep - 22:59 | |
| je ne sais pas pourquoi les photos tournent d'un quart de tour en les publiant.......
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
street-rod
![street-rod](https://2img.net/u/2915/22/24/66/avatars/39-72.jpg)
Nombre de messages : 1904 Age : 43 Localisation : vaulx Points : 1430 Date d'inscription : 04/02/2006
![C4 pick up 1929 Empty](https://2img.net/i/empty.gif) | Sujet: Re: C4 pick up 1929 Lun 19 Sep - 18:39 | |
| Trop grande je pense cool d avoir des news du c4 | |
|
