MessageSujet: projet vedette 53   projet vedette 53 Icon_minitimeLun 27 Juin - 18:46

salut, a tous.
je vous envoi quelque photo du debut du projet.

projet vedette 53 Img10410

la voiture n'etait pas complete, pas de capot, aile avant droite, je recupere ces derniere cher Eddy et en prime une calandre de 52 ca tombe bien je prefere la calandre de 52 a celle de 53.

projet vedette 53 Img10510

Coté mecanique il manquer le moteur, j'achete donc un flathead cargo, que j'acouple a la boite vedette 3 rapports, tiens on apercoi l'arriere d'un coupé 39. Very Happy

projet vedette 53 Img10610
Revenir en haut Aller en bas
westcoast

westcoast

Nombre de messages : 67
Age : 47
Localisation : lorraine
Points : 43
Date d'inscription : 03/09/2008

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeLun 27 Juin - 22:44

effectivement tu a du boulot mais elle en vos le coup
Revenir en haut Aller en bas
street-rod

street-rod

Nombre de messages : 1904
Age : 38
Localisation : vaulx
Points : 1430
Date d'inscription : 04/02/2006

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeMar 28 Juin - 9:23

SUPER ENCORE UN PROJET ONT PEUX EN SAVOIR PLUS SUR LE 39?
Revenir en haut Aller en bas
cedric
Rang: Administrateur
cedric

Nombre de messages : 6148
Age : 36
Localisation : Tournai, BELGIQUE
Points : 3295
Date d'inscription : 30/03/2005

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeMar 28 Juin - 10:12

street-rod a écrit:
SUPER ENCORE UN PROJET ONT PEUX EN SAVOIR PLUS SUR LE 39?

Mic tu en sais déjà beaucoup de trop. C'est celui de Jacques Very Happy

_________________
---------------------------------------------------

Support : www.goodiesandfamily.com/
Revenir en haut Aller en bas
http://www.hot-rod.be
EL RICO

EL RICO

Nombre de messages : 266
Age : 53
Localisation : caen
Points : 303
Date d'inscription : 21/02/2010

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeMar 28 Juin - 22:13

salut Mr vedette
content de voir que tu nous rejoignes sur le forum car ton projet, que j'ai eu l'occasion de voir evoluer, le merite bien...
bien le bonjour de el rico ( chevy 53 verte et blanche)
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeLun 4 Juil - 21:00

Démontage des élément de carrosserie pour un petit sablage.

projet vedette 53 010

Après quelque temps stocker à la campagne, la voiture est ramener dans le sous sol familliale, démontage de la caisse de sur le chassis, 4 roulettes fixer dessous pour la deplacer c'est plus facile.

projet vedette 53 1110

Entre temps les élément de carrosserie sont revenu du sablage et quelque petite surprise apparaisse aile un peut manger et bas de porte aussi.

projet vedette 53 710

projet vedette 53 610

projet vedette 53 510

Restauration du radiateur, remplacement du faiseau et modification des entrées et sorties pour correspondre aux entraxe du flat.

Avant

projet vedette 53 910

Après

projet vedette 53 1010

Repose de quelque élément sur le chassis, supression des ressorts avant et de meme a l'arrière pour voir de combien il faut rabaiser le chassis.

projet vedette 53 1310
Revenir en haut Aller en bas
jesse james

jesse james

Nombre de messages : 105
Age : 44
Localisation : jumet(charleroi)
Points : 116
Date d'inscription : 25/07/2009

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeJeu 7 Juil - 7:13

il y du boulot mais belle caisse Wink
Revenir en haut Aller en bas
andy4rrrr

andy4rrrr

Nombre de messages : 6232
Age : 75
Localisation : en enfer
Points : 10969
Date d'inscription : 20/03/2007

projet vedette 53 Empty
MessageSujet: projet vedette 53   projet vedette 53 Icon_minitimeJeu 7 Juil - 7:27

la derniere foi que je les vue c'etait dans le garage du haut
elle etait en cours de resto
et et 34 l'avait mit en route
terrible son d'ailleurs
Revenir en haut Aller en bas
https://www.dailymotion.com/andy4rrrr
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: projet vedette 53   projet vedette 53 Icon_minitimeVen 8 Juil - 22:41

A l'origine du projet je devais garder les trains roulants d'origine mais le rapport du pont et freins à tambours pas top, alors j'ai acheter une volvo pour les trains roulants, 4 freins à disques serai mieux, du coup un autre probleme est survenu pont trop large et pas facile à faire racourcir, par ailleurs mon frere (34) avait sous le coude un train avant et pont jaguar xj6 + 2 disques avant ventilés avec étrier 4 pistons devant servir à sont projet, il me ceda le tous pour un bon prix.

Pose du chassis sur une regle alu graduée reposant sur un marbre en 100x50 preter par Eddy.

projet vedette 53 1610

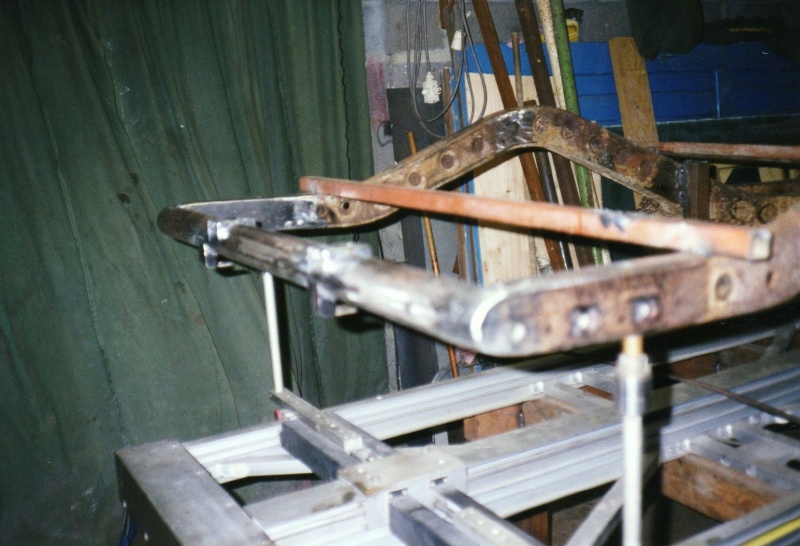

Je commence par souder le chassis au support. Pose d'un tube à l'arriere a la place du fer en U, repositionement des fixation de caisse et du reservoir, découpe de la traverse au dessus du pont servant a la fixation des amortisseur.

projet vedette 53 1810

Mise en place du pont jag.

projet vedette 53 1910

projet vedette 53 2010

Découpage dans le chassis pour la pose de 2 tubes.

projet vedette 53 2110

Une platine de 10 mm pour suspendre le pont au 2 tubes.

projet vedette 53 2310

Cloisonage autour des tubes et découpage en arondi du chassis pour le passage des cardants.

projet vedette 53 2510

Enfin pose d'un troisieme tube pour les tirants du pont ( tous ces tubes ca va finir par un chassis tubulaire peut etre Very Happy Very Happy )

projet vedette 53 2610
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: projet vedette53   projet vedette 53 Icon_minitimeDim 10 Juil - 13:48

Passage à l'avant.
Découpe du train avant pour le racourcir de quelques centimétre, 23 pour etre précis.

projet vedette 53 2710

projet vedette 53 2811

Découpe de toute la partie avant pour enlever la traverse d'origine.

projet vedette 53 2910

Entaille dans la traverse pour la pose de 2 tubes 80x50 entaillés pour s'emboiter avec la traverse.

projet vedette 53 3210

projet vedette 53 3310

Mise en place des tubes.

projet vedette 53 3410

projet vedette 53 3510

Remise en place de l'avant du chassis servant de support pour le radiateur et du parechoc.

projet vedette 53 3610

Dépose du X du chassis ( pas beau à mon gout )

projet vedette 53 3810

projet vedette 53 3910

Préparation de 2 toles de 3 mm pour le boxage du chassis a l'endroit du X.

projet vedette 53 4010

projet vedette 53 4110
Revenir en haut Aller en bas
hot import

hot import

Nombre de messages : 7111
Age : 48
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeDim 10 Juil - 20:54

belle avancée !!.. Cool

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: la suite   projet vedette 53 Icon_minitimeLun 11 Juil - 21:09

Merci, hot import. Very Happy
Revenir en haut Aller en bas
vianney

vianney

Nombre de messages : 1065
Age : 32
Localisation : Poitiers
Points : 1222
Date d'inscription : 11/03/2010

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeMar 12 Juil - 18:13

hate de voir la suite Very Happy Very Happy
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: suite projet vedette 53   projet vedette 53 Icon_minitimeJeu 14 Juil - 19:07

Cintrage des tubes pour la fabrication du nouveau X.

projet vedette 53 4216

projet vedette 53 4311
Revenir en haut Aller en bas
stephanedu14

stephanedu14

Nombre de messages : 76
Age : 54
Localisation : CALVADOS CAEN
Points : 37
Date d'inscription : 01/12/2007

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeJeu 14 Juil - 20:50

Cela avance bien ton affaire.
Sur que d'avoir un marbre avec une régle,cela aide et c'est plus rassurant qu'un metre,un cordeau et une craie.
Bonne continuation.
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeJeu 14 Juil - 21:00

stephanedu14 a écrit:
Cela avance bien ton affaire.
Sur que d'avoir un marbre avec une régle,cela aide et c'est plus rassurant qu'un metre,un cordeau et une craie.
Bonne continuation.

C'est sur ca aide bien, mais il faut avoir de bon conseils pour assembler tout ça, j'en profite pour les remercier, ils ce reconnaitrons. Very Happy Very Happy
Revenir en haut Aller en bas
stephanedu14

stephanedu14

Nombre de messages : 76
Age : 54
Localisation : CALVADOS CAEN
Points : 37
Date d'inscription : 01/12/2007

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeJeu 14 Juil - 21:23

Oui tout a fait mais bon c'est déja une chose d'avoir de bonnes références.
Couper c'est couper mais il faut ressouder dans l'axe,faut pas faire un hot-crabe.
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: projet vedette 53 suite   projet vedette 53 Icon_minitimeJeu 14 Juil - 23:03

Assemblage des tubes sur le chassis.

projet vedette 53 4410

Quelques tubes par ci par la pour la jonction de tout cela.

projet vedette 53 4511

Aller quand on aime on compte pas, encore quelques uns. Laughing Laughing

projet vedette 53 4610

Dépose du chassis de sur le marbre, finition des soudures du dessous.

projet vedette 53 4710

Mon père en pleins meulage des soudures.

projet vedette 53 4810
Revenir en haut Aller en bas
stephanedu14

stephanedu14

Nombre de messages : 76
Age : 54
Localisation : CALVADOS CAEN
Points : 37
Date d'inscription : 01/12/2007

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeVen 15 Juil - 21:03

Beau travail en famille.
Tu ne mets qu'un seul tube entre tes 2 renforts?
Bonne continuation.
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: suite   projet vedette 53 Icon_minitimeVen 15 Juil - 22:39

Remplacement du tube cintré qui relier le X provisoirement, par deux autres plus cintrer pour le passage de l'arbre de transmission et un troisieme en dessous légérement cintré vers le bas pour le passage des échappements, le support de boite fait également office de liaison pour le X, pour repondre à stephanedu14, soudo brasage de tous les tubes entre eux pour une meilleur flexibilité du chassis. Shocked

projet vedette 53 6110
Revenir en haut Aller en bas
t'eddy

t'eddy

Nombre de messages : 60
Points : 55
Date d'inscription : 02/12/2008

projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitimeDim 17 Juil - 14:19

salut , super d'avoir de tes nouvelle , ça fait un bout , et ça nous rajeunie pas toutes ces photos .. , on a parler de ton projet avec un pot hier soir au resto ..
et ce copain et la personne qui avait dessiner pour " nitro ", ton modèle que tu doit avoir accrocher au mur .. si je me souvient ( idée de départ que je te laisse le soin de faire voir , si ses toujours d'actualité .

a plus et bien le bonjours a tes parents aussi. tu passe quand tu veut a l'atelier ça ferait plaisir de te revoir.

Revenir en haut Aller en bas
http://www.teddys-cars.com/
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: suite projet vedette 53   projet vedette 53 Icon_minitimeDim 17 Juil - 18:39

Acquisition d'une boite de vitesse volvo 740 à 4 rapports + overdrive, réalisation d'une entretoise en alu pour accoupler à la cloche cargo, modification du volant moteur, percage aux entraxes du mécanisme vedette qui le même diametre que le disque d'embrayage volvo.

projet vedette 53 5210

Entretoise recto.

projet vedette 53 5010

Verso.

projet vedette 53 5110
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: projet vedette 53   projet vedette 53 Icon_minitimeDim 17 Juil - 19:13

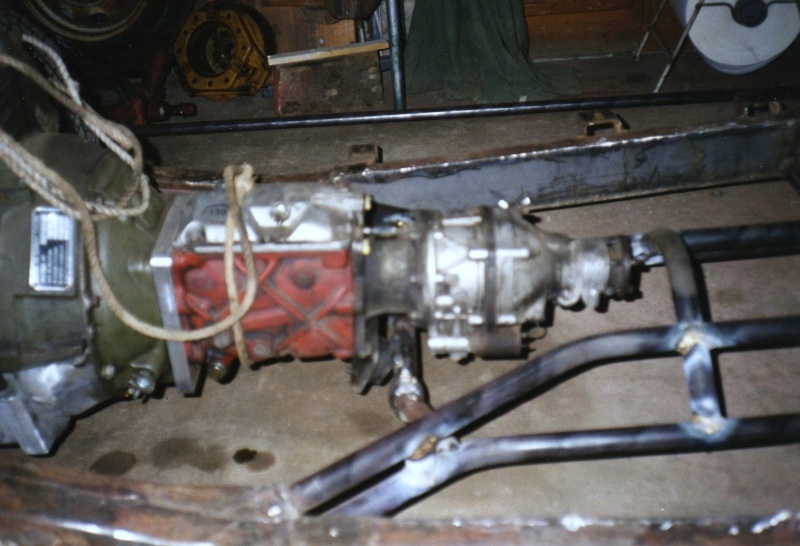

Fixation de boite, qui sera modifier par la suite car le silenbloc ce trouvant a 45° ne supportera pas le poid du moteur + boite. Il se sectionna en deux assez vite.

projet vedette 53 5710
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: projet vedette 53   projet vedette 53 Icon_minitimeDim 17 Juil - 19:20

Mise en place de nouvelle pompe à eau venant de chez flathead jack (état unis).

projet vedette 53 6210

Fabrication des supports moteur.

projet vedette 53 6310

projet vedette 53 6510
Revenir en haut Aller en bas
vedette

vedette

Nombre de messages : 82
Age : 42
Localisation : condé sur sarthe
Points : 95
Date d'inscription : 21/05/2011

projet vedette 53 Empty
MessageSujet: projet vedette 53 suite   projet vedette 53 Icon_minitimeMar 19 Juil - 14:41

Fabrication d'une entretoise en alu pour raccordé l'abre de transmition vedette à la boite volvo, coté pont pas de problème meme entraxe Very Happy

projet vedette 53 8110

Pose de l'abre de transmission racourci de 8 cm et remplacement des croisillions par la meme occasion. On peut apercevoir le nouveau support de boite permetant la pose du silenbloc à plat, ainsi que des platines sur le tube de chaque coté de la boite pour la dépose de celle ci vers le dessous.

projet vedette 53 8210

Fabrication des sopports de crémaillere provenant d'une Lancia Y10.

projet vedette 53 8310

Fabrication d'un support pour la pose d'une rotule qui maintien le premier renvoi vers la colonne de direction évitant ainsi le collecteur d'echappement.

projet vedette 53 8410

projet vedette 53 8510

Arriver dans la caisse pose de la colonne d'origine vedette racourci et greffé avec le bout de colonne Y10.

projet vedette 53 8610

Découpe dans le chassis pour les fixation de la barre stabilisatrice vedette.

projet vedette 53 8710

Pose de la barre stab vedette donc car coup de bol la largeur conrespond pile poil Laughing Laughing

projet vedette 53 8810

projet vedette 53 8910
Revenir en haut Aller en bas
Contenu sponsorisé




projet vedette 53 Empty
MessageSujet: Re: projet vedette 53   projet vedette 53 Icon_minitime

Revenir en haut Aller en bas

projet vedette 53
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Projet 2007, agrandissement de Gentilly ?
» projet mercedes 508D 4X4
» projet salle d'escalade
» JTrike2 Projet Velomobile
» Ca bouge en Languedoc Roussillon "Le projet KLR"

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum :: Mécanique, Restauration, Technique :: Vos projets en cours-
Sauter vers:
