 batie multi forming tools

Aller en bas
+15
vianney
dirty hand
mc coy's
Jerome68
Madmath
punisher
pottergarage
cedric
pierrot
patrick
raph rats
andy4rrrr
hot import
34
mika
19 participants
Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: batie multi forming tools    batie multi forming tools  Icon_minitimeLun 13 Fév - 21:15

je suis en cour de fabrication d'un batie pour e wheels , fait avec des chutes de metal Mr.Red
mais aussi pour d'autre outils du genre louvers Mr. Green
je fait le batie pour l'instant ensuite je ferai les outils qui irons dessus , sauf que je serai obliger de sous traiter les olives de l'e wheels Neutral

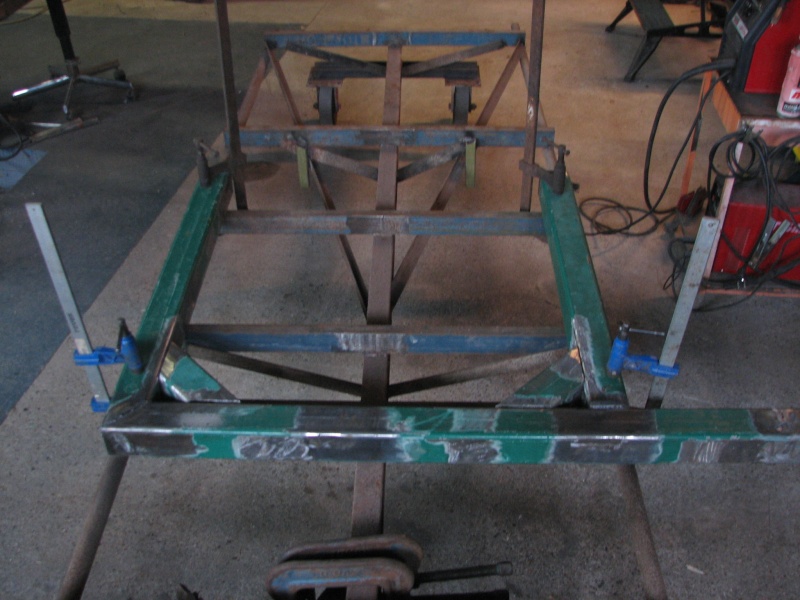

decoupes des tubes de 80/80 en 4 m/m qui sont mis en place sur une table de montage .
la table de montage que j'ai fait a l'arrache ,pour faire le chassis de mon rod .
je n'etait pas sur du resultat mais c'est tout bon, le batie de l'e wheels et droit aprers soudure thumleft
une petite peinture sur la table serait bien , je verait plus tard .


batie multi forming tools  Img_2710


le tout souder avec un renfort sur le bas .


batie multi forming tools  Img_2711

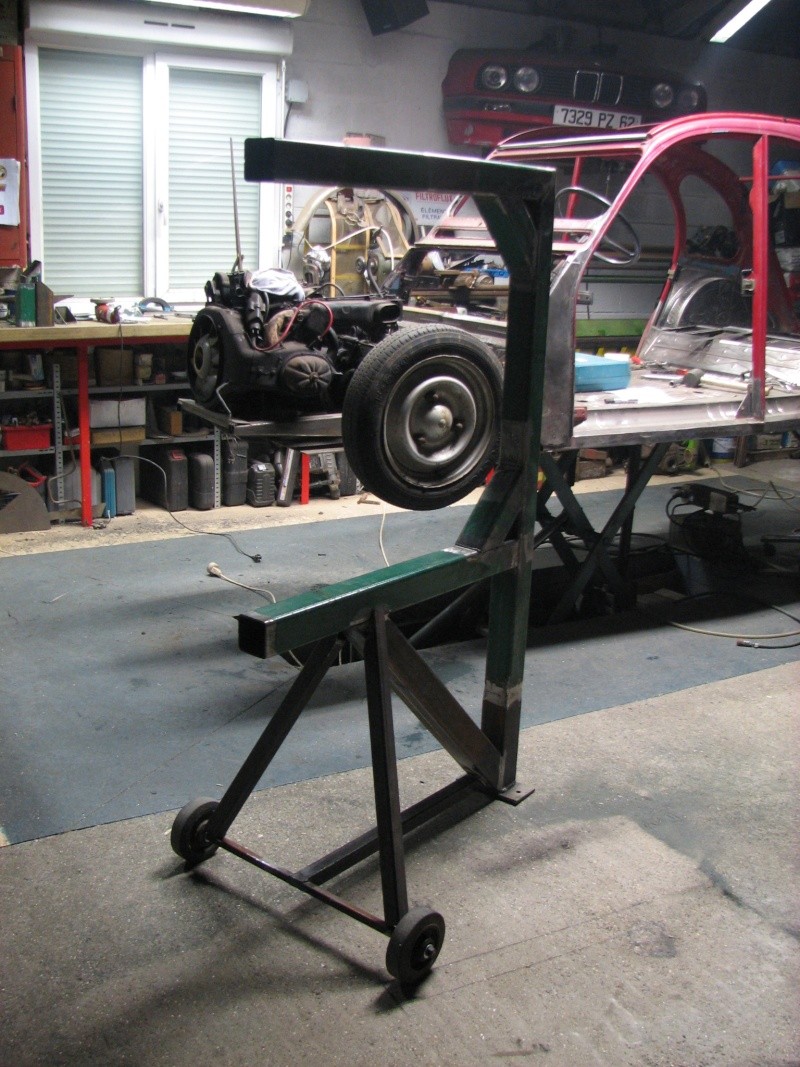

2 roues de recup pour la deplacer .
il n'y aurat pas de roue a l'arriere pour la stabilité du batie .
mais je pense faire un support sur l'arriere pour la fixée au mur quand elle serat utilisable .
sur le bas je vait faire un coffre , mouluré bien sur pour y mettre les divers outils qui seront interchangable .


batie multi forming tools  Img_2713


reste a faire un arc boutand ou renfort sur le dessus qui vat redescendre sur l'arriere .
il me reste du tube ronds ça ferat l'affaire .
si il y a quelqu'un d'intéresser je ferai un plan coté du batie .




Dernière édition par mika112 le Mar 5 Juin - 19:25, édité 1 fois
Revenir en haut Aller en bas
http://www.asphaltburners.be/
34

34


Nombre de messages : 1844
Age : 55
Localisation : normandie/ france
Points : 2125
Date d'inscription : 03/12/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeLun 13 Fév - 22:09

ça demarre bien thumright tu I don't want that des fois ? Mr. Green
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeLun 13 Fév - 22:21

oui comme un bébé , le sommeil porte conseil lol!
Revenir en haut Aller en bas
http://www.asphaltburners.be/
hot import

hot import


Nombre de messages : 7111
Age : 52
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 14 Fév - 9:22

vas falloir que je m'y mette aussi !!!! tout le monde en fait....et j'aimerais bien tater de l'e wheel !!....mais adaptable moulureuse aussi...

beau cadre mika !! Cool
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 14 Fév - 13:29

ce matin j'ai fait l'arc boutand avec du tube rond de environs je sait plus combien de diametre en 4 m/m d'epais Rolling Eyes


batie multi forming tools  Img_2714


@ hot import , merci pour ton idée Cool je vait voir ce qui me reste comme chutes pour faire le support de la moulureuse sur mon batie .



Revenir en haut Aller en bas
http://www.asphaltburners.be/
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 14 Fév - 17:45

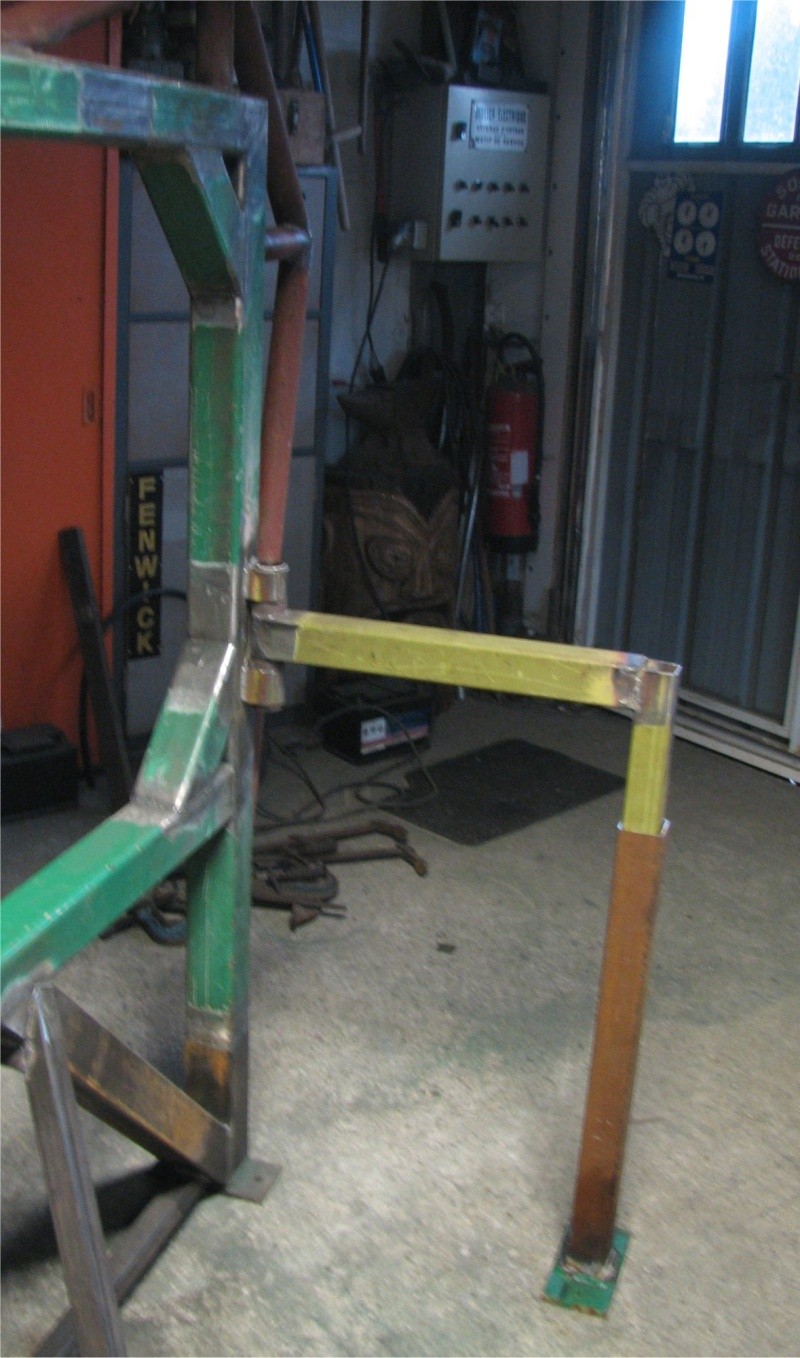

c'est bon j'ai trouvé du tube carré pour le pied de la moulureuse Mr. Green
le pied et sur une grosse charniere en tube de 40m/m , pour ranger la moulureuse ou deplacer le batie
le pied et telescopique sont deux tubes qui coulisse reste a faire les vis pour bridé le pied et un tirant pour le maintenir en position .
du coup le pied aide a la stabilité du batie .


batie multi forming tools  Image410

desolé pour la photo ,fait avec le telephone portable Neutral
Revenir en haut Aller en bas
http://www.asphaltburners.be/
hot import

hot import


Nombre de messages : 7111
Age : 52
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 14 Fév - 18:54

bon bah puisque je me suis fait gratter mon idée, et bien je vais copisser ton chassis !!! tongue Wink
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 14 Fév - 18:57

vi vi vi Twisted Evil
Revenir en haut Aller en bas
http://www.asphaltburners.be/
hot import

hot import


Nombre de messages : 7111
Age : 52
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 14 Fév - 20:51

en fait non, je vais prendre l'idée de base de ton chassis, mais je ne souhaite pas faire une extension comme toi, je préfère un montage par remplacement des galets d'e wheel et supports par ceux contenant les roulettes de moulureuse..tu vois ?

je suis entrain de potasser mes plans pour ce montage...bon ce sera pas tout de suite non plus, mais ça vas viendre !! Very Happy
Revenir en haut Aller en bas
andy4rrrr

andy4rrrr


Nombre de messages : 6232
Age : 80
Localisation : en enfer
Points : 10969
Date d'inscription : 20/03/2007

batie multi forming tools  Empty
MessageSujet: batie poue e wheels    batie multi forming tools  Icon_minitimeMer 15 Fév - 8:09

bon boulot
thumleft thumleft thumleft
Revenir en haut Aller en bas
https://www.dailymotion.com/andy4rrrr
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMer 15 Fév - 19:13

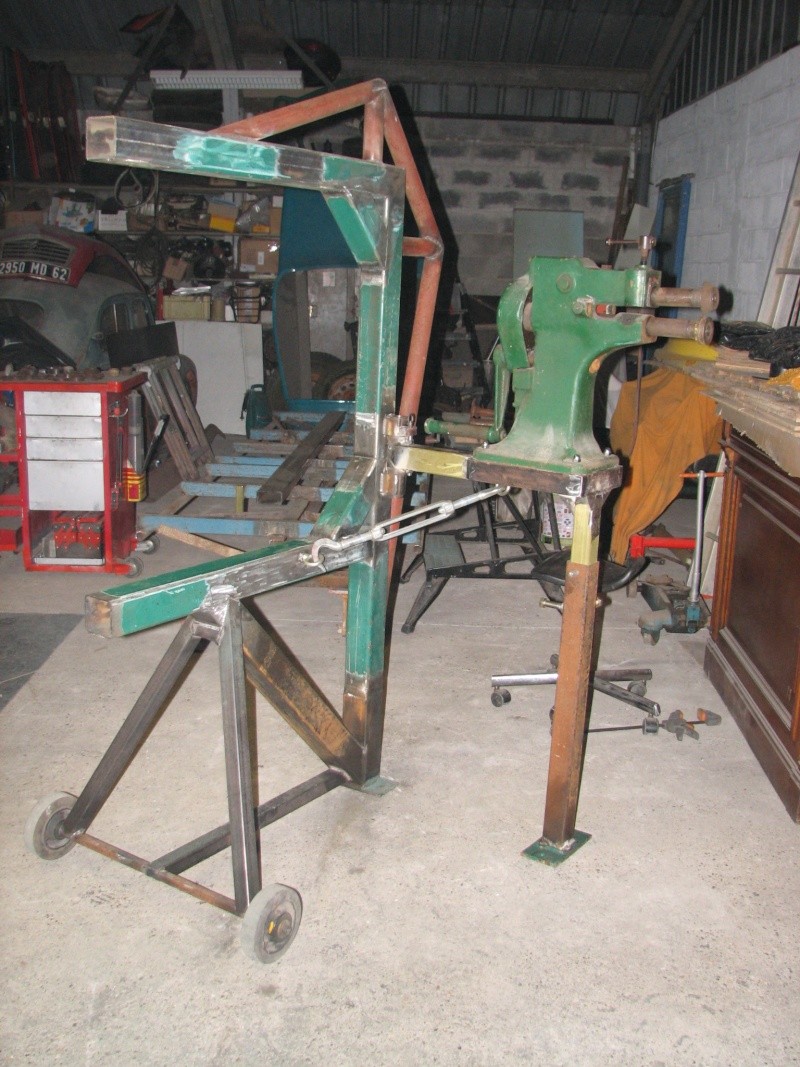

le support de la moulureuse et en place .
avec blocage de l'axe puis un tendeur pour rigidifier l'ensemble une fois en place .
la voici en position de travail Cool


batie multi forming tools  Img_2715


ici la position de stockage .


batie multi forming tools  Img_2716


Revenir en haut Aller en bas
http://www.asphaltburners.be/
raph rats

raph rats


Nombre de messages : 2239
Points : 2721
Date d'inscription : 01/11/2007

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMer 15 Fév - 19:20

tes bras sont trop écarté pour 1 louvereuse Very Happy
mais avec 1 ptite adap ca devrais aller......
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMer 15 Fév - 19:24

c'est prevu raph Wink
comme ça j'ai de la place pour de grande piece .
Revenir en haut Aller en bas
http://www.asphaltburners.be/
hot import

hot import


Nombre de messages : 7111
Age : 52
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMer 15 Fév - 19:54

ça vas peser le poids d'un âne mort a la fin !! lol!

belle bête !! Twisted Evil
Revenir en haut Aller en bas
patrick

patrick


Nombre de messages : 370
Localisation : Picardie
Points : 245
Date d'inscription : 25/01/2008

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeDim 26 Fév - 20:18

Joli Cool
Il faut justement que ce soit lourd, ça évite à la machine de bouger pendant le travail. J'avais vu sur "Street Rodder" il y a quelques années une E-Wheel home made dont tout les tubes du chassis étaient communiquant puis rempli de sable à la fin de la construction : ça devait peser, certe, mais c'était stable Wink
Bonne continuation Mika Wink
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeLun 27 Fév - 13:15

merci patrick
elle n'est pas fini mais deja bien stable du coté moulureuse Cool
Revenir en haut Aller en bas
http://www.asphaltburners.be/
hot import

hot import


Nombre de messages : 7111
Age : 52
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeLun 27 Fév - 20:50

excellent le coup du sable !! pas bête du tout..bon bien sec forcement le sable sinon la gangrène vient de dedans sans pouvoir y remédier..
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 18:02

petite evolution du batie multi forming tools Laughing
des fers rond on etait souder sur le dessus pour le stockage des olives de la moulureuse .
une lampe de bureaux fixée sur le haut du batie qui aide bien pour dessiner le soir Mr.Red .
j'ai souder des platines en bout du batie pour pouvoir boulonner d'autre outils , ici c'est une louver press , gracieusement preté par raph rats batie multi forming tools  235626
le tout fait dans du 10 m/m c'est du costaud mais il faut tout de méme des tirant au premier essai le plat de 10 m/m ce plier .
mais la tout rentre dans l'ordre thumleft
mon batie et bien stable ça ne bouge pas quand on press , le pied de la moulureuse doit aider .





batie multi forming tools  Img00012




essai concluant ça emboutie bien , pas besoin de couper la tole avant , l'outils coupe la tole puis la forme .
ce qui et bien c'est que l'outils et reglable en profondeur , cela permet de faire des louvers de plusieurs tailles .
voila reste a m'entrainer pour faire de beau louvers Cool



batie multi forming tools  Img00013


Revenir en haut Aller en bas
http://www.asphaltburners.be/
raph rats

raph rats


Nombre de messages : 2239
Points : 2721
Date d'inscription : 01/11/2007

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 19:29

c est quoi ta tole?
fer alu?quelle epaisseur?

34....ca y est,ca va le faire..... Mr. Green
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 19:36

sur la photo c'est de l'alu de 10/10 eme .
j'ai aussi fait l'essai avec du 8/10 eme en metal c'est plus dur mais ça marche bien aussi .
il y aura d'autre essai sur metal et epaisseur differente .
Revenir en haut Aller en bas
http://www.asphaltburners.be/
raph rats

raph rats


Nombre de messages : 2239
Points : 2721
Date d'inscription : 01/11/2007

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 19:42

si tu veux je t apporte 1 capot de cox pour t entrainer (mais pas rater Mr. Green )
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 19:51

tu connais le tarif lol!
si je veux j'ai un capot de deuche pour me faire la main Mr.Red
Revenir en haut Aller en bas
http://www.asphaltburners.be/
raph rats

raph rats


Nombre de messages : 2239
Points : 2721
Date d'inscription : 01/11/2007

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 20:07

mdr......ca me fera du 2000 euros c est ca? Mr. Green
Revenir en haut Aller en bas
mika

mika


Nombre de messages : 4865
Age : 51
Localisation : de l'autre côté de la frontière
Points : 5292
Date d'inscription : 04/08/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 20:13

comme ça batie multi forming tools  418688c'est tout bon
Revenir en haut Aller en bas
http://www.asphaltburners.be/
34

34


Nombre de messages : 1844
Age : 55
Localisation : normandie/ france
Points : 2125
Date d'inscription : 03/12/2010

batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitimeMar 5 Juin - 20:58

raph rats a écrit:
c est quoi ta tole?
fer alu?quelle epaisseur?

34....ca y est,ca va le faire..... Mr. Green



Twisted Evil Twisted Evil Cool

bravo Mika Wink
Revenir en haut Aller en bas
Contenu sponsorisé





batie multi forming tools  Empty
MessageSujet: Re: batie multi forming tools    batie multi forming tools  Icon_minitime

Revenir en haut Aller en bas

batie multi forming tools
Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» homemade tools
» Projet Rencard Multi Marques 06

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum :: Mécanique, Restauration, Technique :: Technique-
Sauter vers:
