joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 27 Juin - 22:11

hot import a écrit:
Question.

Pourquoi t'as pas souder bouchon tes plats qui finissent le H ? Plus effacement des soudures. Comme ça t'aurais pas eu des points ici ou la dans le H prêt des trous.

effectivement Hot import, ca pourrait être un type de montage mais je garde un montage très artisanal et simple ou les soudures restent apparentes..... mais je vois que tu as l'œil !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeJeu 29 Juin - 22:15

sur le même principe je fabrique le levier de frein à main
C4 pick up 1929 - Page 4 Img84017

C4 pick up 1929 - Page 4 Img84018

C4 pick up 1929 - Page 4 Img84019

C4 pick up 1929 - Page 4 Img84020

au tour de la partie haute, au dessus du pare brise, avec la pose des moteurs d'essuie glace et du rétro intérieur de provenance inconnue

C4 pick up 1929 - Page 4 Img84021

C4 pick up 1929 - Page 4 Img84117

C4 pick up 1929 - Page 4 Img84118

les manos et interrupteurs vont trouver leur place en haut afin de garder le tableau de bord plus sobre.

C4 pick up 1929 - Page 4 Img84119

C4 pick up 1929 - Page 4 Img84120

C4 pick up 1929 - Page 4 Img84121

C4 pick up 1929 - Page 4 Img84122

C4 pick up 1929 - Page 4 Img84123
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
street-rod

street-rod

Nombre de messages : 1904
Age : 38
Localisation : vaulx
Points : 1430
Date d'inscription : 04/02/2006

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeVen 30 Juin - 21:53

Très réussi ce c4 beau boulot joris
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeLun 10 Juil - 11:37

Ça le fait...

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeLun 17 Juil - 23:02

merci les gars !!
après avoir la première fais la partie haute à gauche, je fais le renfort qui va maintenir la partie sur le toit
C4 pick up 1929 - Page 4 Img84124

C4 pick up 1929 - Page 4 Img84125

au tour de la partie haute droite

C4 pick up 1929 - Page 4 Img84126

pour laisser un peu de place au moteur d'essuie glace je dois déformer, avec les moyens du bord, une partie de la tole en façade

C4 pick up 1929 - Page 4 Img84127

C4 pick up 1929 - Page 4 Img84128

C4 pick up 1929 - Page 4 Img84129

C4 pick up 1929 - Page 4 Img84130

j'en profite pour adapter le bouton de klaxon d'origine sur le volant

C4 pick up 1929 - Page 4 Img84131

C4 pick up 1929 - Page 4 Img84132


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeJeu 3 Aoû - 22:06

il est temps de refermer cette boite de conserve, en commençant pas le toit.
C4 pick up 1929 - Page 4 Img84210

C4 pick up 1929 - Page 4 Img84211

C4 pick up 1929 - Page 4 Img84212

pour la partie arrière, je forme d'abord deux moulures, une qui prolongera celles des portes et l'autre en dessous de la vitre
C4 pick up 1929 - Page 4 Img84213

C4 pick up 1929 - Page 4 Img84214

centrage de la tole
C4 pick up 1929 - Page 4 Img84215

pliage des cotés
C4 pick up 1929 - Page 4 Img84216

C4 pick up 1929 - Page 4 Img84217

puis découpe des bords
C4 pick up 1929 - Page 4 Img84218

les deux coins arrondis doivent être retouchés
C4 pick up 1929 - Page 4 Img84219

C4 pick up 1929 - Page 4 Img84220

C4 pick up 1929 - Page 4 Img84221

après meulage ca a presque l'air d'origine.....
C4 pick up 1929 - Page 4 Img84222
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 8 Aoû - 8:54

Pas simple le toit et l'arrière !, mais la, nickel , Cool

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeLun 14 Aoû - 22:33

hot import a écrit:
Pas simple le toit et l'arrière !, mais la, nickel , Cool

j'avoue que l'arrière était le partie la moins facile car je ne savais pas comment la moulure allait réagir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeLun 14 Aoû - 23:02

après découpe et ajustage des cotés de la tole, il faut tout souder
C4 pick up 1929 - Page 4 Img84223

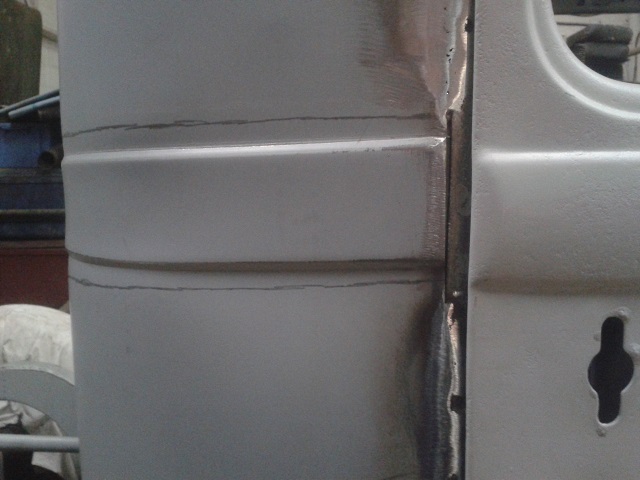

une petite surprise vient de la moulure qui ne se trouve pas en face de la moulure de la porte
C4 pick up 1929 - Page 4 Img84224

découpe et remise en ligne
C4 pick up 1929 - Page 4 Img84225

puis remise en forme et bouchage
C4 pick up 1929 - Page 4 Img84226

après avoir effectuer le coté gauche, j'attaque les angles du toit
C4 pick up 1929 - Page 4 Img84310

n'ayant pas le matériel ni les compétences pour faire une pièce complète pour fermer l'angle je décide de la faire en trois parties
C4 pick up 1929 - Page 4 Img84311

C4 pick up 1929 - Page 4 Img84312

l'autre coté terminé
C4 pick up 1929 - Page 4 Img84313

C4 pick up 1929 - Page 4 Img84314
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 22 Aoû - 23:19

good job salut
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeSam 9 Sep - 22:09

mika a écrit:
good job salut
merci Mika !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeSam 9 Sep - 22:29

le toit enfin terminé c'est la fenêtre arrière à trouver sa place.
pour facilité la tache je découpe la moulure inférieure de deux portes Delahaye de 1930.
C4 pick up 1929 - Page 4 Img84315

puis je l'adapte à la bonne largeur
C4 pick up 1929 - Page 4 Img84316

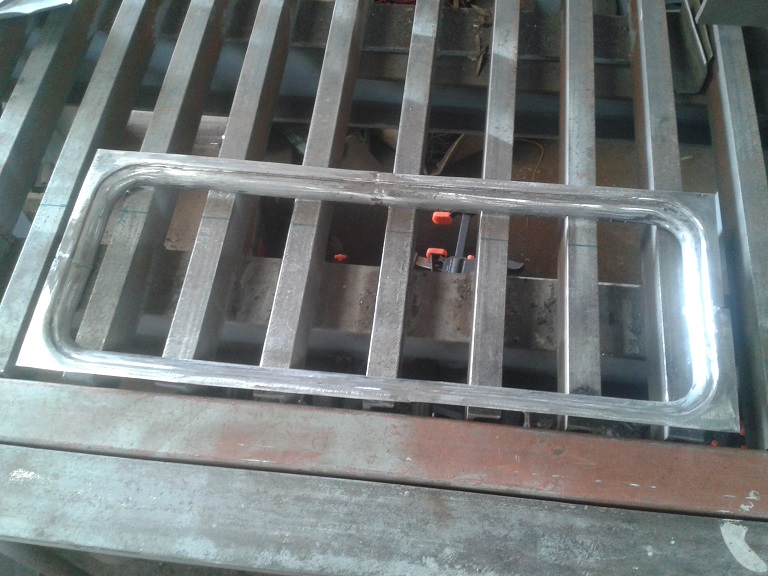

avec les quatre coins le contour de la fenêtre prend forme
C4 pick up 1929 - Page 4 Img84317

C4 pick up 1929 - Page 4 Img84318

découpe de la partie arrière
C4 pick up 1929 - Page 4 Img84319

pointage
C4 pick up 1929 - Page 4 Img84320

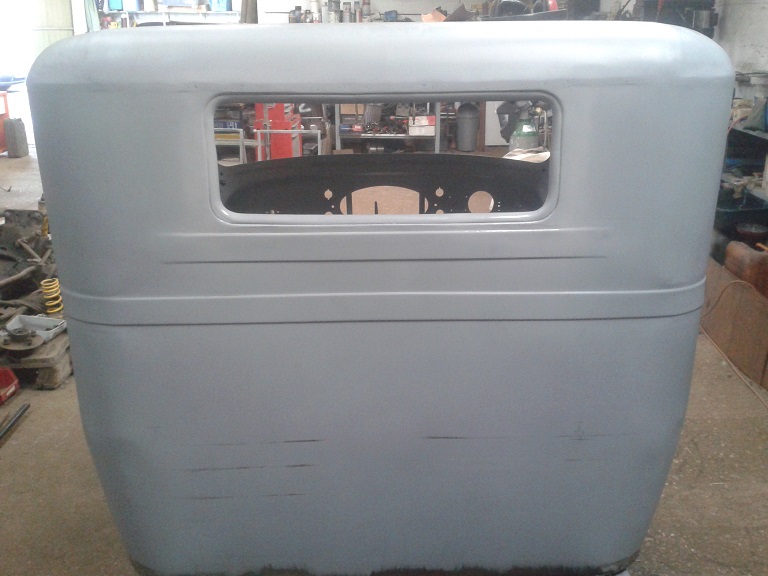

le résultat final est très satisfaisant !!
C4 pick up 1929 - Page 4 Img84321



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stf

stf

Nombre de messages : 293
Localisation : pres de bdx
Points : 162
Date d'inscription : 04/07/2007

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeSam 23 Sep - 12:00

Shocked Bravo pour le travail accomplie, tu penses même au ajustement thumleft
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeLun 25 Sep - 21:36

stf a écrit:
Shocked Bravo pour le travail accomplie, tu penses même au ajustement thumleft

merci !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 26 Sep - 22:25

avant d'attaquer la benne je profite pour finir la suspension arrière, avec un jeu ressorts de golf 3 et des amortisseurs de 205
fabrication de la patine supérieure du ressort
C4 pick up 1929 - Page 4 Img84413

fixée sur la traverse arrière

C4 pick up 1929 - Page 4 Img84414

la fixation inférieure du ressort

C4 pick up 1929 - Page 4 Img84415

C4 pick up 1929 - Page 4 Img84416

la suspension est réglable en hauteur et les platines de fixation fixées sur le pont rempliront ce rôle, elles sont faites a partir d'un tube rectangulaire.
C4 pick up 1929 - Page 4 Img84417

C4 pick up 1929 - Page 4 Img84418

C4 pick up 1929 - Page 4 Img84419

C4 pick up 1929 - Page 4 Img84420

les attaches des pieds d'amortisseurs sont sur les platines inférieure des ressorts

C4 pick up 1929 - Page 4 Img84421

l'amortisseur est hydraulique dans un premier temps

C4 pick up 1929 - Page 4 Img84422
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeLun 9 Oct - 23:15

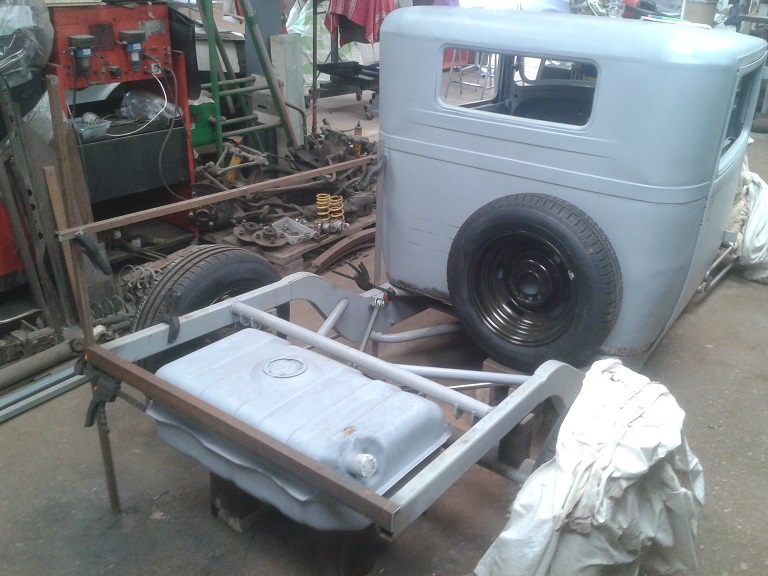

la construction de la benne commence par un gabarit pour déterminer la bonne longueur.
C4 pick up 1929 - Page 4 Img84410

pour avoir la forme générale je pars d'un plan maison
C4 pick up 1929 - Page 4 Img84411

à partir de fer de 60x20 je commence par les montants arrière
C4 pick up 1929 - Page 4 Img84412

perçage pour la barre latérale
C4 pick up 1929 - Page 4 Img84413

traçage des découpes
C4 pick up 1929 - Page 4 Img84414

découpes
C4 pick up 1929 - Page 4 Img84415



fermeture des découpes avec du fer plat mis en forme
C4 pick up 1929 - Page 4 Img84416

la finition du montant après soudage et meulage
C4 pick up 1929 - Page 4 Img84418

présentation du montant
C4 pick up 1929 - Page 4 Img84419

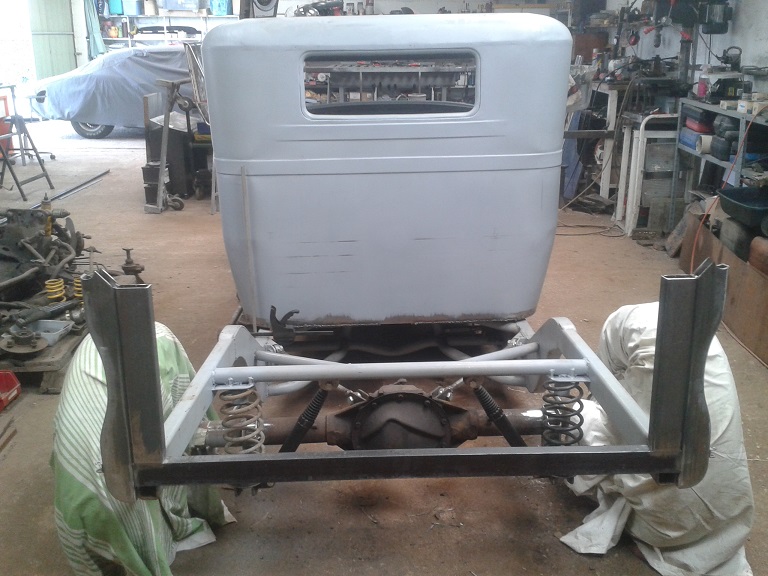

pose de l'ossature arrière
C4 pick up 1929 - Page 4 Img84420
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeJeu 26 Oct - 22:40

salut a tous !
la suite de la fabrication de la benne, avec la partie avant.
découpe du profilé 60x20
C4 pick up 1929 - Page 4 Img84421

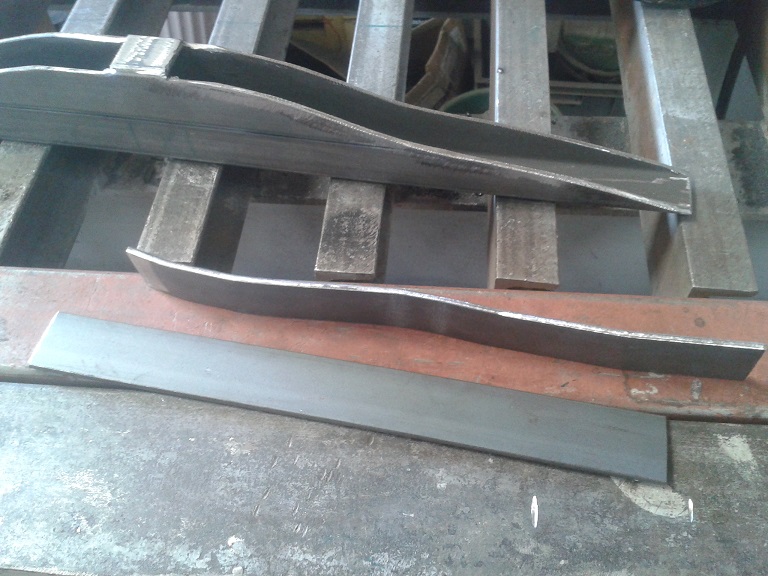

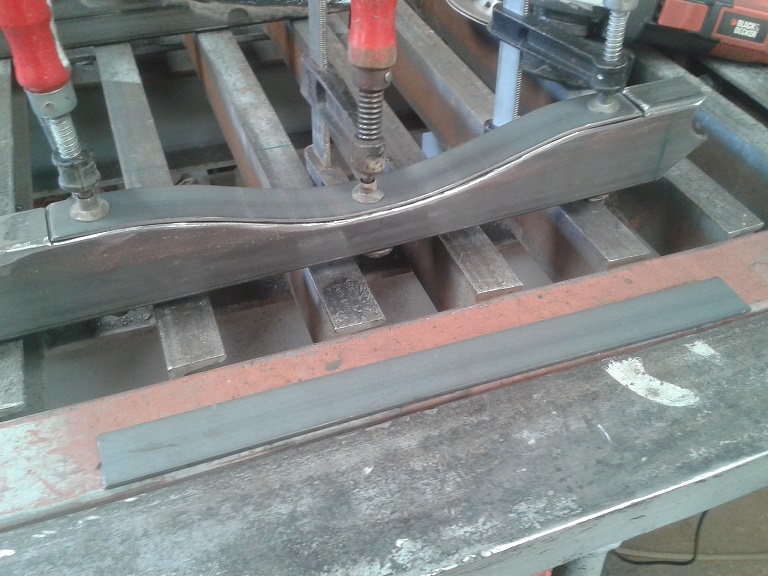

les plats fermants les découpes
C4 pick up 1929 - Page 4 Img84422

C4 pick up 1929 - Page 4 Img84423

C4 pick up 1929 - Page 4 Img84424

C4 pick up 1929 - Page 4 Img84425

après avoir souder les deux montants, présentation de l'ensemble.
C4 pick up 1929 - Page 4 Img84426

pose des traverses reliant l'avant à l'arrière
C4 pick up 1929 - Page 4 Img84427

C4 pick up 1929 - Page 4 Img84428
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeJeu 16 Nov - 22:47

la suite de la benne avec la construction de la porte arrière a partir d'un carré de 20x20

C4 pick up 1929 - Page 4 Img84429

C4 pick up 1929 - Page 4 Img84430

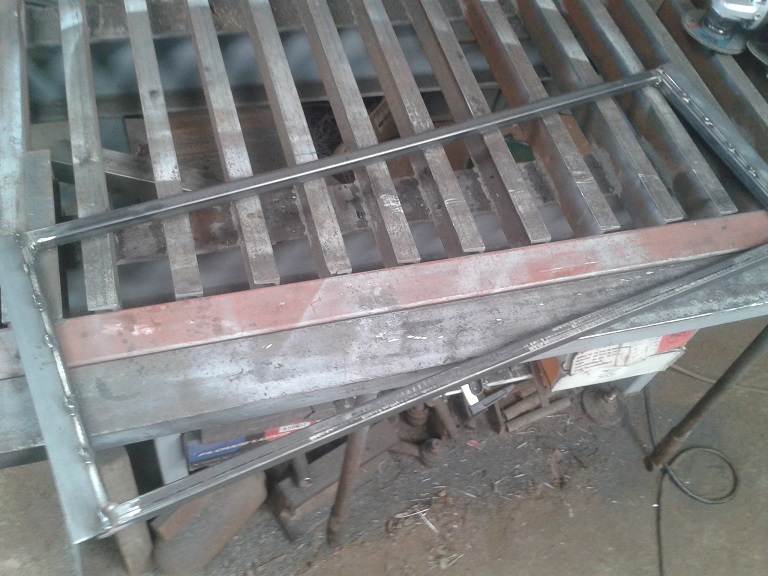

le cadre soudé
C4 pick up 1929 - Page 4 Img84431

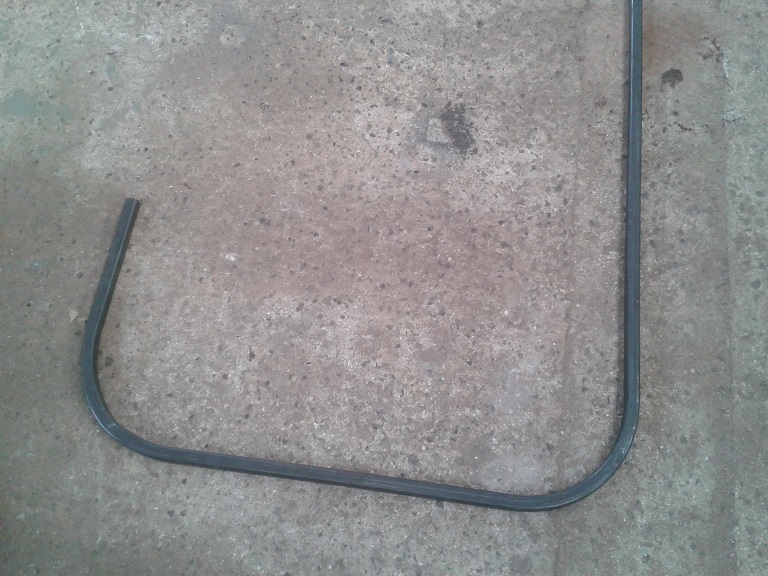

toujours à partir d' un carré de 20x20 je le cintre en forme de U
C4 pick up 1929 - Page 4 Img84432

pour l'inclure dans le cadre de la porte
C4 pick up 1929 - Page 4 Img84433

le cadre posé avec ses charnières
C4 pick up 1929 - Page 4 Img84434
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal 57

pascal 57

Nombre de messages : 813
Age : 51
Localisation : METZ
Points : 876
Date d'inscription : 05/12/2007

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeVen 17 Nov - 6:02

Beau travail .... VIVEMENT LA SUITE......
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vedette 51AV8

vedette 51AV8

Nombre de messages : 166
Points : 176
Date d'inscription : 18/06/2015

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeVen 17 Nov - 9:09

beau travail, pourquoi avoir doublé l'ossature ar de ta benne scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
34

34

Nombre de messages : 1843
Age : 50
Localisation : normandie/ france
Points : 2124
Date d'inscription : 03/12/2010

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeVen 17 Nov - 22:05

Propre les cintres du profil de la porte de benne  thumleft
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 28 Nov - 22:15

merci pour les commentaires !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 28 Nov - 22:20

vedette 51AV8 a écrit:
beau travail, pourquoi avoir doublé l'ossature ar de ta benne scratch

j'ai doublé l'ossature pour faire le support du bouchon d'essence, mais je vais expliquer plus tard avec des photos.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeMar 28 Nov - 23:09

la porte arrière est habillée d'un panneau avec une forme reprenant la forme du ceintrage
C4 pick up 1929 - Page 4 Img84435

C4 pick up 1929 - Page 4 Img84436

pour la fermeture je pars des serrures d'origine

C4 pick up 1929 - Page 4 Img84437

pour garder ca

C4 pick up 1929 - Page 4 Img84438

C4 pick up 1929 - Page 4 Img84439

il est temps de passer au réservoir qui sera aussi sur mesure à partir de tôle inox.....

C4 pick up 1929 - Page 4 Img84440

chaque tôle est nervurée pour plus de rigidité

C4 pick up 1929 - Page 4 Img84441

l'assemblage commence par les quatre cotés

C4 pick up 1929 - Page 4 Img84442

la face inférieure est aussi nervurée en laissant une partie plane pour une découpe

C4 pick up 1929 - Page 4 Img84443

C4 pick up 1929 - Page 4 Img84444

présentation du réservoir sur le châssis

C4 pick up 1929 - Page 4 Img84445
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
34

34

Nombre de messages : 1843
Age : 50
Localisation : normandie/ france
Points : 2124
Date d'inscription : 03/12/2010

C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitimeVen 1 Déc - 21:00

Chouette taf thumright

mais mollo dans les virages, sinon ça va déborder Mr.Red
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




C4 pick up 1929 - Page 4 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 4 Icon_minitime

Revenir en haut Aller en bas

C4 pick up 1929
Revenir en haut
Page 4 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» et merde le pick up
» Recherche pick 5-6
» Pick 2 JP
» Recherche un pick 5
» Rivers vs pick 5

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum :: Mécanique, Restauration, Technique :: Vos projets en cours-
Sauter vers:
