la suite du compartiment moteur avec le récupérateur de liquide de refroidissement à partir d'une bouteille de sortilège, une liqueur de whisky canadien au sirop d'érable
C4 pick up 1929 - Page 3 Img47510

C4 pick up 1929 - Page 3 Img47511

C4 pick up 1929 - Page 3 Img47512

le bloc distributeur d'essence avec son mano

C4 pick up 1929 - Page 3 Img47513

C4 pick up 1929 - Page 3 Img47514

C4 pick up 1929 - Page 3 Img47515

après avoir déterminer la position des phares, je passe aux supports d'amortisseurs qui supportent également les phares

C4 pick up 1929 - Page 3 Img47422

C4 pick up 1929 - Page 3 Img47423

C4 pick up 1929 - Page 3 Img47516

C4 pick up 1929 - Page 3 Img47517

je sais que les phares sont petits mais je les préfère au modèles plus gros !!




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
street-rod

street-rod

Nombre de messages : 1904
Age : 38
Localisation : vaulx
Points : 1430
Date d'inscription : 04/02/2006

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMer 25 Jan - 20:53

Ça avance bien jojo nickel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
boulef

boulef

Nombre de messages : 942
Age : 57
Localisation : la tour du pin
Points : 1211
Date d'inscription : 27/03/2007

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeJeu 26 Jan - 12:46

dire que j avais fait pareil comme filtre a air avec un enjoliveur de caravane vintage et qu on c etait fiché de ma gueule sur un forum réputé ,pour ne pas le cité hi hi hi hi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.myspace.comchantalpascal
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeVen 3 Fév - 21:50

boulef a écrit:
dire que j avais fait pareil comme filtre a air avec un enjoliveur de caravane vintage et qu on c etait fiché de ma gueule sur un forum réputé ,pour ne pas le cité hi hi hi hi

je pars du principe que je le fais d'abord pour moi et non pour les autres !!!! les gouts et les couleurs.........
il faut espérer que les mentalités ont évoluées....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeVen 3 Fév - 22:29

les grandes lignes sous le capot sont tracées, je continue dans l'habitacle avec l'objectif de fermer l'arrière.
à partir de pièces d'origine de l'accélérateur, je fabrique la pédale qui convient

C4 pick up 1929 - Page 3 Img47518

C4 pick up 1929 - Page 3 Img47519

C4 pick up 1929 - Page 3 Img47520

j'avais déjà fait un gabarit carton pour les sièges.

C4 pick up 1929 - Page 3 Img37323

je pensais les faire en tôle d'alu mais je garde la même forme en fabriquant une ossature tubulaire.

C4 pick up 1929 - Page 3 Img47521

C4 pick up 1929 - Page 3 Img47522

le premier coté formé

C4 pick up 1929 - Page 3 Img47523

assemblage presque fini

C4 pick up 1929 - Page 3 Img47524

petite présentation....

C4 pick up 1929 - Page 3 Img47525

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeSam 4 Fév - 12:41

Sympa cette idée tubulaire.

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
boulef

boulef

Nombre de messages : 942
Age : 57
Localisation : la tour du pin
Points : 1211
Date d'inscription : 27/03/2007

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeSam 4 Fév - 23:36

sympa good job
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.myspace.comchantalpascal
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeDim 19 Fév - 21:28

hot import a écrit:
Sympa cette idée tubulaire.
la structure du siège n'est pas encore finie, elle me permet de connaître la profondeur de la cabine.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeDim 19 Fév - 21:29

boulef a écrit:
sympa good job
merci !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeDim 19 Fév - 21:56

connaissant la profondeur de la cabine je peut attaquer la structure tubulaire arrière
C4 pick up 1929 - Page 3 Img47510
la courbure de la structure donne la forme du tablier arrière.

les jonctions tubulaires pour finir le plancher
C4 pick up 1929 - Page 3 Img47511

C4 pick up 1929 - Page 3 Img47512

les différentes tôles pour fermer le plancher, sauf sous les sièges, elles seront démontables.

C4 pick up 1929 - Page 3 Img47513

C4 pick up 1929 - Page 3 Img47514

C4 pick up 1929 - Page 3 Img47515

C4 pick up 1929 - Page 3 Img47610

je positionne deux tubes qui serviront de guide pour fabriquer le reste de la structure

C4 pick up 1929 - Page 3 Img47611

C4 pick up 1929 - Page 3 Img47612

C4 pick up 1929 - Page 3 Img47613

a ce stade rien n'est encore soudé ....


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMer 1 Mar - 22:39

la caisse est sortie pour le sablage, j'en profite pour faire des détails sur le chassis avec le support du radiateur d'huile de boite.

C4 pick up 1929 - Page 3 Img47614

le support batterie sous le siège passager.

C4 pick up 1929 - Page 3 Img47615

la fixation de la pompe et le filtre à essence.

C4 pick up 1929 - Page 3 Img47616

C4 pick up 1929 - Page 3 Img47617

pendant ce temps les jantes sont arrivées.

C4 pick up 1929 - Page 3 Img47618

la caisse mise à nu et en apprêt.

C4 pick up 1929 - Page 3 Img47619

C4 pick up 1929 - Page 3 Img47710

le plancher est entièrement soudé.

C4 pick up 1929 - Page 3 Img47711

la structure arrière est également soudée.

C4 pick up 1929 - Page 3 Img47712

C4 pick up 1929 - Page 3 Img47713
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
boulef

boulef

Nombre de messages : 942
Age : 57
Localisation : la tour du pin
Points : 1211
Date d'inscription : 27/03/2007

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeJeu 2 Mar - 0:04

good job salut
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.myspace.comchantalpascal
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMar 14 Mar - 22:41

pour déterminer la hauteur du top chop, il faut que je détermine la position de conduite.
le siège positionné, il faut fabriquer la direction a partir de la colonne d'origine ainsi que de son support.

C4 pick up 1929 - Page 3 Img47714

avec d'autres pièces d'origine, je fais le support du compte tours et du commodo de clignotants.

C4 pick up 1929 - Page 3 Img47715

C4 pick up 1929 - Page 3 Img47716

le volant de midget trouve sa place.

C4 pick up 1929 - Page 3 Img47717

un moment important le top chop !!!
mise en place des renforts.

C4 pick up 1929 - Page 3 Img47810

avant la décapitation......

C4 pick up 1929 - Page 3 Img47811

pendant....

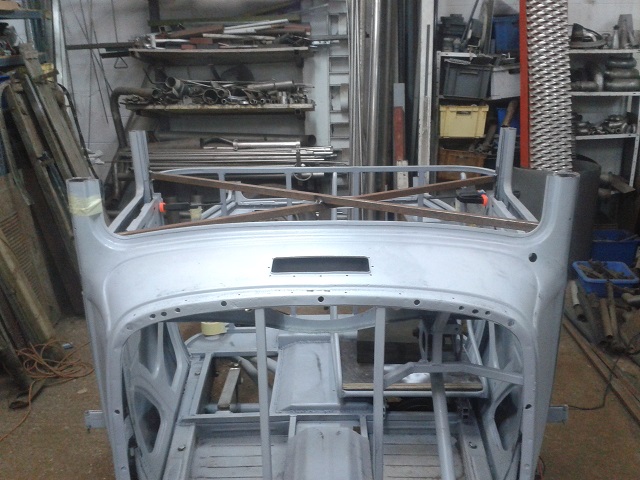

C4 pick up 1929 - Page 3 Img47812

après la greffe....

C4 pick up 1929 - Page 3 Img47813

la différence de hauteur est de 10 cms, suffisants pour lui donner un autre look !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric
Rang: Administrateur
cedric

Nombre de messages : 6144
Age : 35
Localisation : Tournai, BELGIQUE
Points : 3291
Date d'inscription : 30/03/2005

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeJeu 16 Mar - 20:37

Bien vite le bon temps hein joris ;-)

_________________
---------------------------------------------------

Support : www.goodiesandfamily.com/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.hot-rod.be
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeLun 1 Mai - 22:01

cedric a écrit:
Bien vite le bon temps hein joris ;-)

bien vite mais c'est toujours trop long !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeLun 1 Mai - 23:00

le temps passe et le rod avance, il est actuellement en montage final !!!
mais revenons sur le reste........avec la fin de la structure de la caisse

C4 pick up 1929 - Page 3 Img47814

C4 pick up 1929 - Page 3 Img47815

C4 pick up 1929 - Page 3 Img47816

les renforts pour la courbure de toit

C4 pick up 1929 - Page 3 Img47910

c'est autour du toit de recevoir des renforts

C4 pick up 1929 - Page 3 Img47911

C4 pick up 1929 - Page 3 Img47912
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMer 10 Mai - 10:24

Super Taf a suivre.

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeVen 19 Mai - 22:02

hot import a écrit:
Super Taf a suivre.
merci hot import !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeVen 19 Mai - 22:19

la suite avec la fabrication du deuxième siège
C4 pick up 1929 - Page 3 Img47913

le renfort latéral
C4 pick up 1929 - Page 3 Img47914

le renfort arrière
C4 pick up 1929 - Page 3 Img47915

le siège équipé
C4 pick up 1929 - Page 3 Img47916

les sièges sont basculants donc je fabrique un système de verrouillage en forme de virgule
C4 pick up 1929 - Page 3 Img47917
C4 pick up 1929 - Page 3 Img47918

les deux sièges trouvent leurs places......le résultat me plait bien !C4 pick up 1929 - Page 3 Img47919



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric
Rang: Administrateur
cedric

Nombre de messages : 6144
Age : 35
Localisation : Tournai, BELGIQUE
Points : 3291
Date d'inscription : 30/03/2005

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeDim 21 Mai - 15:50

Ce se monte. Vite qu' il soit sur route


Hihihihi Very Happy

_________________
---------------------------------------------------

Support : www.goodiesandfamily.com/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.hot-rod.be
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMar 6 Juin - 23:16

les sièges terminés j'en profite pour fabriquer le levier de vitesse...
a partir d'un tube de cuivre je trouve la forme qui me va bien
C4 pick up 1929 - Page 3 Img48010

a partir de plat de 20 mm, je le forme au modèle cuivre et le perce après
C4 pick up 1929 - Page 3 Img84010
C4 pick up 1929 - Page 3 Img84011

pour faire une forme en H je forme deux fers plat de 20 mm suivant la forme du plat percé
C4 pick up 1929 - Page 3 Img84012
C4 pick up 1929 - Page 3 Img84013

par sécurité je fais un système de verrouillage sur le levier a partir d'un ancien levier de freins de vélo....... surmonté d'une poignée moon
C4 pick up 1929 - Page 3 Img84014
C4 pick up 1929 - Page 3 Img84015
C4 pick up 1929 - Page 3 Img84016

la liaison entre la poignée et le verrouillage est fait avec deux baguettes de métal d'apport
C4 pick up 1929 - Page 3 Img84017

le verrouillage articulé en pied de levier
C4 pick up 1929 - Page 3 Img84018

le levier en place
C4 pick up 1929 - Page 3 Img84019
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeSam 10 Juin - 23:59

belle gueule ton levier Cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMer 14 Juin - 18:05

Question.

Pourquoi t'as pas souder bouchon tes plats qui finissent le H ? Plus effacement des soudures. Comme ça t'aurais pas eu des points ici ou la dans le H prêt des trous.


_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitimeMar 27 Juin - 22:03

mika a écrit:
belle gueule ton levier Cool
merci Mika !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




C4 pick up 1929 - Page 3 Empty
MessageSujet: Re: C4 pick up 1929   C4 pick up 1929 - Page 3 Icon_minitime

Revenir en haut Aller en bas

C4 pick up 1929
Revenir en haut
Page 3 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» et merde le pick up
» Recherche pick 5-6
» Pick 2 JP
» Recherche un pick 5
» Rivers vs pick 5

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum :: Mécanique, Restauration, Technique :: Vos projets en cours-
Sauter vers:
