mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: . pocket rod .   . pocket rod  . Icon_minitimeMer 9 Mar - 21:03

( @ cedric :ceci et un projet echelle 1/4 . on peut deplacer au besoin du forum , je ne savait ou poster ce truc TFHR.be )





depuis le mois mai j'ai un p'tit projet en téte , zoé aussi   smurfin
donc hier j'ai commencer un pocket rod pour ma fille , quoi que !! c'est pas que pour elle  Mr.Red

la base : une coque 1/4 de chez mc'coys garage alias mr 32  cheers
la mecanique : un pocket quad chinois , recupérer a un collègue de boulot .
le chassis : du tube et autre bout de metal qui traine dans l'atelier .


. pocket rod  . 00210 .


le quad , il fonctionne tres bien bon moteur bon frein bonne rotule de direction .
je coupe pas mal de trucs inutile pour ce projet , en gros je garde le moteur et sa platine , le bras et l'arbre arriere , les pivots et rotules avant


. pocket rod  . 00110


je sort la cintreuse et du tube 15/21 pour fabriquer un chassis porteur .
seule la platine fixation moteur et conserver .



. pocket rod  . 00311


et un montage du moteur avec le trains arriere pour verifier l'allignemant de la chaine , c'est ok thumleft

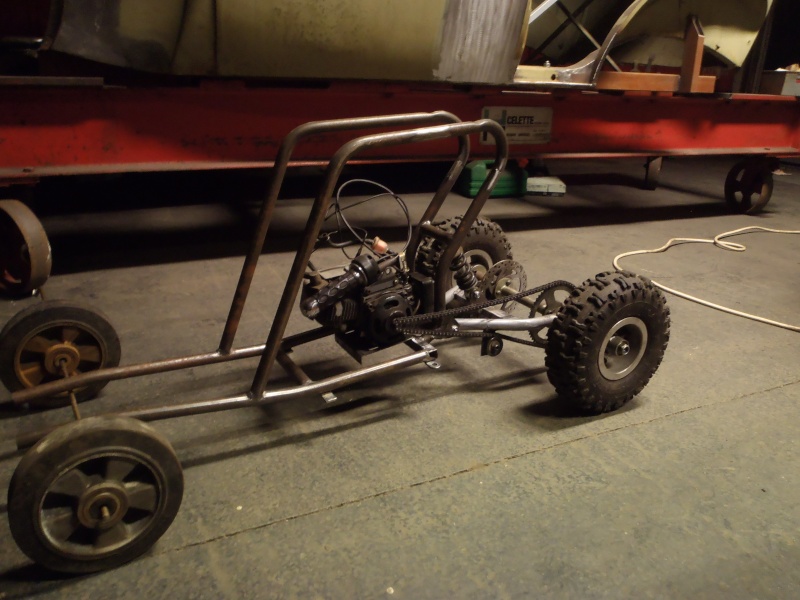

pour les roues avant je vais prendre des roues de poubelles industriel
ce sont les seules roulette qui me plaize en diametre et en forme du pneus en plus elles ont un bandage souple .
c'est tout bon on garde Twisted Evil


. pocket rod  . 00910


je ne garderait pas les pneus arriere , soit je monte du pneus de quad piste ou des roues de diable , merci mr 32 salut


. pocket rod  . 00810


Dernière édition par mika le Jeu 10 Mar - 8:15, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
woody

woody

Nombre de messages : 1042
Age : 46
Localisation : Chaudfontaine
Points : 966
Date d'inscription : 28/07/2006

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeMer 9 Mar - 21:19

Salut.

Super Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://fr.pg.photos.yahoo.com/ph/woody2cv/my_photos
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeMer 9 Mar - 22:27

la suite du jour , le train avant .
je ne peut pas garder ce train trianguler avec les ressorts de vtt puker

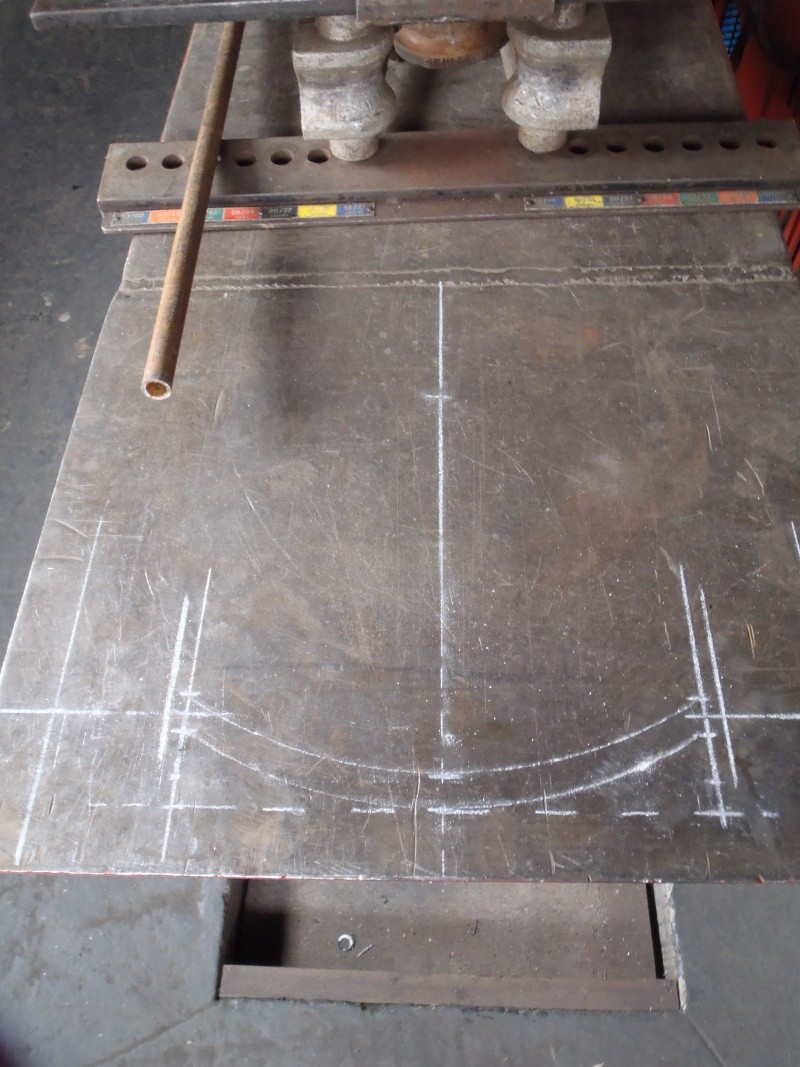

je sort la craie et dessine un plan sur la table .


. pocket rod  . 01110


je ne me fait pas chier a refaire des pivots , ils sont la ! sur le quad .
oui c'est sur !!! c'est pas une copie parfaite d'un trains avant de hot rod , mais le principal c'est que ça fonctionne  Twisted Evil


. pocket rod  . 01210


comme je n'ai pas encore de cintreuse a gallets , je fabrique un I beam en tube 15/21 avec ma cintreuse virax .
un petit cintre tout les 2.5 cm font l'affaire .


. pocket rod  . 01310


puis marteler sur l'enclume pour faire cette ovale , comme un I beam ford 36 ....


. pocket rod  . 01410


les faces meuler , et montage d'un gabarit pour le soudage des pivots .


. pocket rod  . 01810

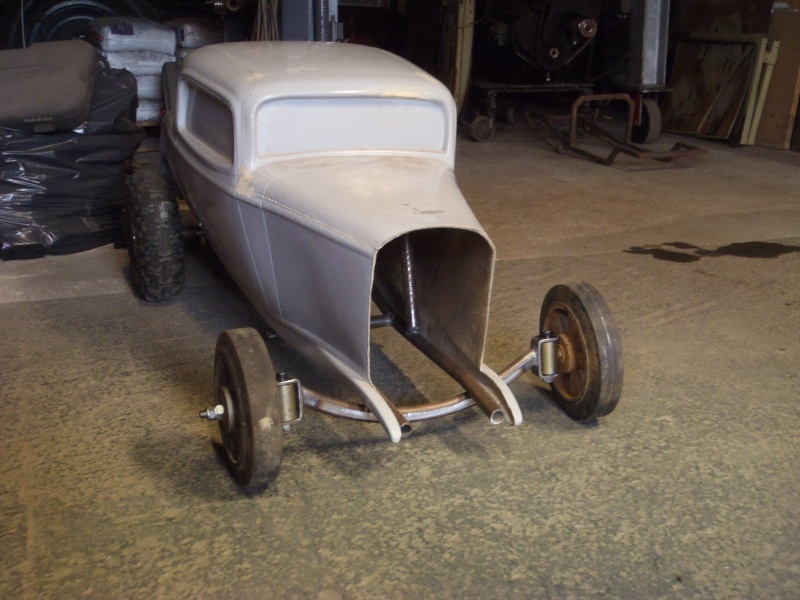

une fois a sa place définitive reste a regler l'angle de chasse  Mr.Red


. pocket rod  . 02010


pour raison de simplicité , je ne fait pas de lame transversal fonctionnel  Rolling Eyes
comme amortissement avant il y a simplement des silents-blocs , aucune idée de ou ça vient  scratch c'est dans mets archive bordel  Mr.Red


. pocket rod  . 02210


les silents-blocs sont fixer sur l'I-beam avec des ecrous souder , sur le chassis c'est pour demain  Wink
une traverse reglable sera en place .
reglable oui car on ne sait jamais  Rolling Eyes


. pocket rod  . 02310

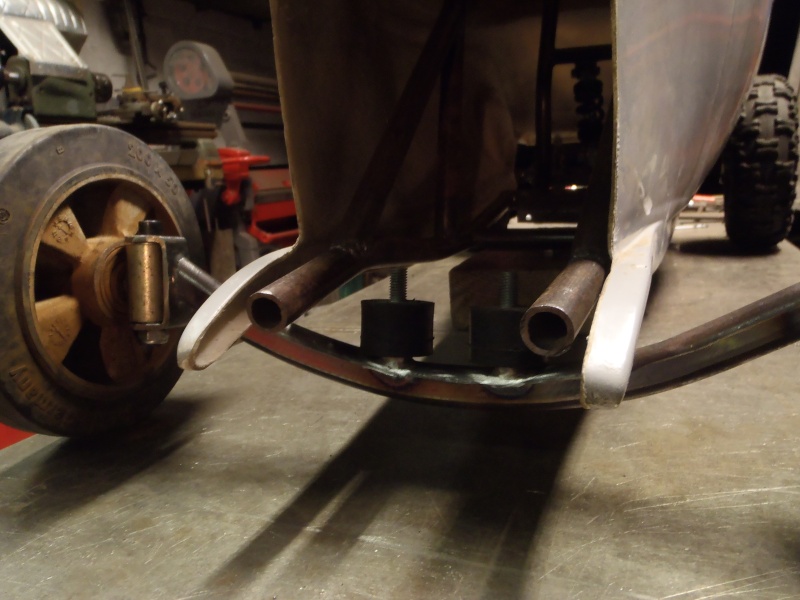

les tubes seront couper , et peut etre aussi les cornes de chassis  Twisted Evil
j'ai une idée pour la calandre  Idea


. pocket rod  . 02510
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
Madmath

Madmath

Nombre de messages : 3231
Age : 40
Localisation : Belgique
Points : 2641
Date d'inscription : 29/11/2005

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeJeu 10 Mar - 9:15

Va être sympa ce truc. thumleft

Par contre, une petite question Wink

Tu dis que ovalises l'axe comme un Ibeam de 36.
Un I-beam est justement parce que l'axe a une forme en I... sinon, ça s'appelle un "tube axle".

Tu as déjà vu ce type de montage d'origine sur un 36 ? scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeJeu 10 Mar - 11:36

Embarassed tu sait bien je n'y connait rien Wink .
oui c'est plutot la forme d'un tube axle de ford v8/60 de 37 .


. pocket rod  . Roadstershow071
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 11 Mar - 21:41

c'est sur c'est pas du period perfect , ni correct Mr.Red
mais dans l’ensemble c'est la méme procédure pour fabriquer un hot rod a l'echelle 1 Wink

donc voici la traverse avant , reglable en hauteur .
elle ce regle en hauteur mais surtout on peut affiner le reglage du trains avant en angle de chasse et centrage .

Rolling Eyes mais pourquoi tu te fait chier comme ça avec un truc a l'echelle 1/4 ?
qu'il est con !!! parce que j'aime compliquer les choses Twisted Evil pourquoi faire simple quand on peut faire compliquer ....


. pocket rod  . 02810


reglage de l'angle des supports a 5 degrés .


. pocket rod  . 02910


traverse souder en place .


. pocket rod  . 03210





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 11 Mar - 22:23

preparation des pieces utiles pour la fabrication des hairpins .

2 rotules unibal M8 qui seront coté chassis .

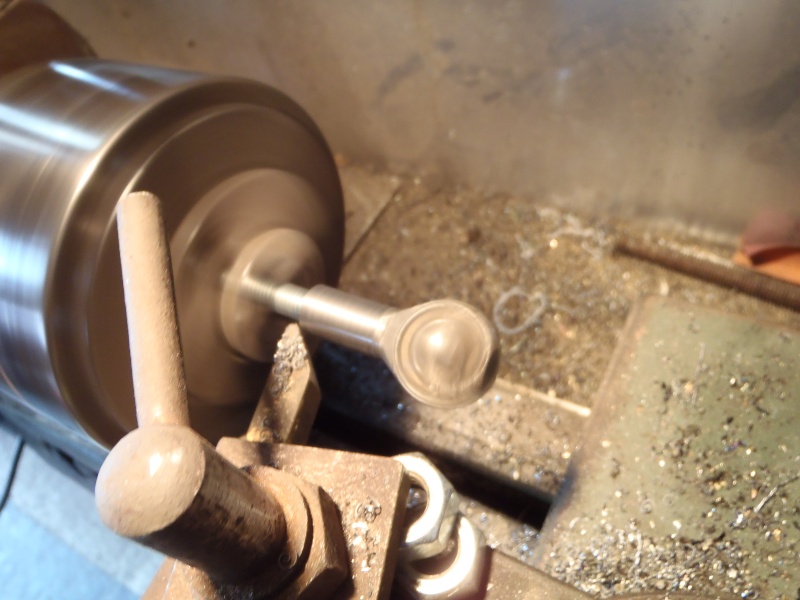

qui passe dans le tour pour leurs donner un look moins industriel Cool


. pocket rod  . 03610


. pocket rod  . 03410


de la barre de 8 pour les hairpins et du rond de 20 pour les chape coté axle .
le tout tarauder et fileter en 8 pas de 100 .


. pocket rod  . 03810


. pocket rod  . 03910
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeSam 12 Mar - 9:27

malgré que je trouve ça sympa comme tout, qu'elle est la finalité ? un rod 1/4 en RC ( là, il reste beaucoup de boulot )? ou une simple déco ? ou il reste un secret a venir avec un pouf sur le toit et un volant qui sort pour pouvoir quand même profiter du moteur..? Wink

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
andy4rrrr

andy4rrrr

Nombre de messages : 6232
Age : 75
Localisation : en enfer
Points : 10969
Date d'inscription : 20/03/2007

. pocket rod  . Empty
MessageSujet: POCKET ROD    . pocket rod  . Icon_minitimeSam 12 Mar - 9:39


EXCELLENT TAF thumleft thumleft thumleft

ZOÉ va être HEUREUSE
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.dailymotion.com/andy4rrrr
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeSam 12 Mar - 10:25

Merci Wink
Oui hot , il y aura un guidon qui passera dans le capot Cool
Comme il y a un moteur il roulera .
La finalité de ce projet , c'est de faire plaisir a ma fille sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
hot import

hot import

Nombre de messages : 7111
Age : 47
Localisation : entre terre et eau, dans le marais poitevin
Points : 4749
Date d'inscription : 11/01/2006

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeSam 12 Mar - 13:17

mika a écrit:
Merci Wink
Oui hot , il y aura un guidon qui passera dans le capot Cool
Comme il y a un moteur il roulera .
La finalité de ce projet , c'est de faire plaisir a ma fille sunny

Cool

_________________
Apprends la sagesse dans la sottise des autres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
stf

stf

Nombre de messages : 293
Localisation : pres de bdx
Points : 162
Date d'inscription : 04/07/2007

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeMer 16 Mar - 8:56

thumright
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 20 Mai - 19:48

fabrication des chapes de hairpin .


. pocket rod  . 04110


j'ai fait ce que j'ai pu avec mon tour peut precis Rolling Eyes

un coup de disqueuse pour ouvrir la chape .


. pocket rod  . 04310


perçage taraudage pour la vis de fixation .


. pocket rod  . 04510


cintrage des barres .


. pocket rod  . 04610


et voila les hairpin au complet une fois assembler .


. pocket rod  . 04810
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 20 Mai - 20:04

j'ai pas de photos des pieces d'assemblage du trains avant , mais vous comprendre comment ça marche Twisted Evil


. pocket rod  . 05510


on voit ici les bielles de renvoie de direction , pour avoir le guidon dans l'axe du cowl .


. pocket rod  . 05710


et de l'hairpin sur l'I beam .


. pocket rod  . 05910
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 20 Mai - 20:36

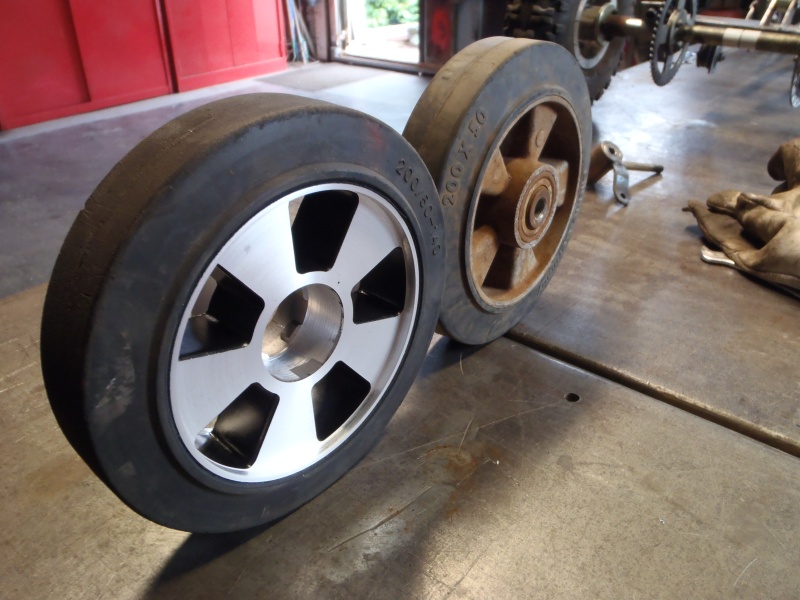

et vient le tour des roues de poubelle , pour essayer de leurs donner un look sympa  Rolling Eyes


. pocket rod  . 05310


un bon nettoyage , un coup de noir en bombe et un passage sur le tour .
j'en profite pour refaire l’alésage du roulement plus en interieur , cela permettra de cacher l'ecrou sous un enjoliveur central .



. pocket rod  . 05110


la face interieur donne une bonne impression de jante a baton . j'y ferai bien l'exterieur comme ça ...
a voir ce que Mlle zoé choisie  Mr.Red  je peut toujour voir ça plus tard  Arrow


. pocket rod  . 05010
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
street-rod

street-rod

Nombre de messages : 1904
Age : 38
Localisation : vaulx
Points : 1430
Date d'inscription : 04/02/2006

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 20 Mai - 20:52

C bien l?amis beau boulot
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeVen 20 Mai - 21:20

merci Wink  j'ai aussi commencer le guidon .

cintrage de tube inox en 21.5 m/m j'ai pas trouver du 22 Crying or Very sad  ( pour les connaisseur ! )


. pocket rod  . 07010


je charge un peut la soudure pour le meulage final .


. pocket rod  . 07210


mise en place de la jonction pivot guidon .


. pocket rod  . 07410

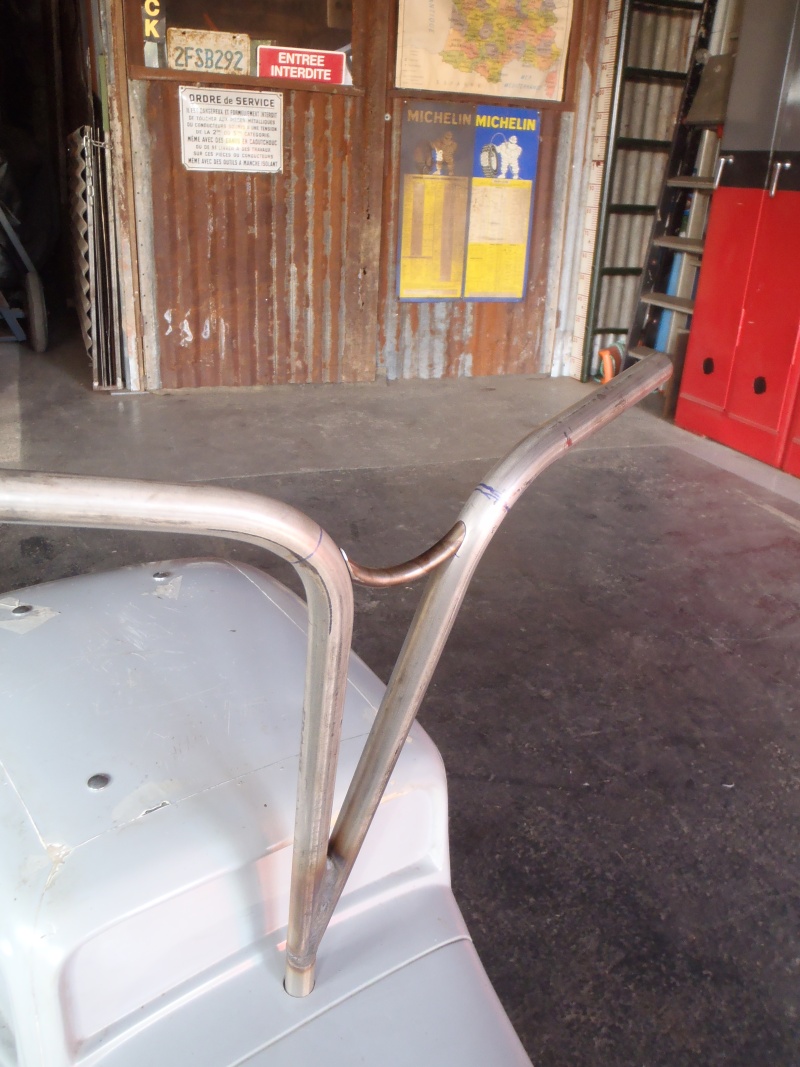

ça plait pas a Mlle zoé elle le prefere avec une liaison central Rolling Eyes
un tube de 10 et c'est bon ...


. pocket rod  . 07610


soudure puis debut de meulage effacage de soudures .


. pocket rod  . 07710


belle forme , merci mlle zoé  Cool


. pocket rod  . 07910


voila pour le moment .

TFHR.be
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
street-rod

street-rod

Nombre de messages : 1904
Age : 38
Localisation : vaulx
Points : 1430
Date d'inscription : 04/02/2006

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeSam 21 Mai - 18:08

Elle va être fière la petite zoé à sa maman
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cedric
Rang: Administrateur
cedric

Nombre de messages : 6144
Age : 35
Localisation : Tournai, BELGIQUE
Points : 3291
Date d'inscription : 30/03/2005

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeDim 22 Mai - 6:54

C est clair. Ça va être l éclate pour elle. Smile

_________________
---------------------------------------------------

Support : www.goodiesandfamily.com/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.hot-rod.be
andy4rrrr

andy4rrrr

Nombre de messages : 6232
Age : 75
Localisation : en enfer
Points : 10969
Date d'inscription : 20/03/2007

. pocket rod  . Empty
MessageSujet: POCKET ROD    . pocket rod  . Icon_minitimeLun 23 Mai - 8:06


BON TAF MIKA thumleft thumleft

ZOÉ VA ÊTRE HEUREUSE AVEC CE PETIT ROD
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.dailymotion.com/andy4rrrr
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeLun 23 Mai - 20:19

salut  ah oui ! ça c'est sur Cool

moi aussi je m’éclate a le construire Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
Madmath

Madmath

Nombre de messages : 3231
Age : 40
Localisation : Belgique
Points : 2641
Date d'inscription : 29/11/2005

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeMar 24 Mai - 12:27

Yes, ça a de la gueule toutes ces petites pièces Twisted Evil

Tu n'as plus qu'à reformer la carrosserie en métal Mr.Red
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be
snoopy59

snoopy59

Nombre de messages : 269
Age : 46
Localisation : Auby (59)
Points : 345
Date d'inscription : 31/03/2009

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeMar 24 Mai - 20:52

Excellent
Bonne continuation Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.passioncox.com
joris

joris

Nombre de messages : 106
Localisation : lille
Points : 112
Date d'inscription : 03/07/2012

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeSam 28 Mai - 22:24

sympa comme projet !!!
les détails sont bien trouvés !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mika

mika

Nombre de messages : 4864
Age : 46
Localisation : de l'autre côté de la frontière
Points : 5291
Date d'inscription : 04/08/2010

. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitimeJeu 2 Juin - 21:11

debut de semaine j'ai debuter sur le reservoir .
en inox 304 L en 10/10 eme
il fera environs 2 litres .

. pocket rod  . 08310


le bouchon c'est une bonde de fut de 200 litres .






Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.asphaltburners.be/
Contenu sponsorisé




. pocket rod  . Empty
MessageSujet: Re: . pocket rod .   . pocket rod  . Icon_minitime

Revenir en haut Aller en bas

. pocket rod .
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» Choix Catrike Pocket ou Ice Aventure ou Sprint?
» Catrike Pocket à prix réduits
» Permis A in the pocket!!!!
» Colt vest pocket, stick Firefox, Chargeurs M4 - FDPin
» Nash pocket pod

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum :: Mécanique, Restauration, Technique :: Vos projets en cours-
Sauter vers:
